Assemblage

L'assemblage a consister a confectionner les barres de carbone qui relient la cage primaire à l'anneau secondaire. Cette étape peut sembler anodine mais a pris du temps, car il faut que les barres soient à la bonne longueur, et si le carbone se coupe bien, il se colle assez mal, donc il n'y avait pas de place pour l'erreur. Afin de s'assurer de la bonne longueur, un montage à blanc est réalisé avec des tasseaux en pin, afin d'une part d'évaluer la structure finale, mais aussi de tester le tout en condtions réelles, avec l'ensemble des oculaires, pour valider que la mise au point peut être atteinte pour toute ma gamme, avec et sans Paracorr... cela a necessité plusieurs essais et recoupes des tasseaux, jusqu'à trouver la bonne longueur.

Puis vient le temps de couper les tubes à bonne longueur. Cette étape étant réalisée, chaque bout de tube est coiffé d'un embout en aluminium tourné au bon diamètre (avec un épaulement pour réaliser la "coiffe" des tubes). Les embouts sont collés à l'époxy dans les tubes, non sans avoir prévu quelques saignées faites à la Dremel sur chaque face encollée, pour assurer un bon maintien. Le collage a été l'occasion d'une petite frayeur car réalisé au froid au mois de décembre, et l'epoxy a mis près de deux jours à se solidifier... mais une fois sec, c'est solide à souhait.

Les fixations proprement dites sont par la suite vissées sur les embouts, pour donner des attaches plates en "U" de 10mm d'épaisseur, pour un emmanchement rapide dans les fixations primaire et secondaire. Une exception est faite pour les deux tubes "supérieurs" qui travaillent plus en traction qu'en compression. Afin de m'assurer d'un bon maintien, les attaches sont faites en forme de crochets, qui s'emmanchent par le coté. Ainsi je suis certain que les attaches ne glissent pas.

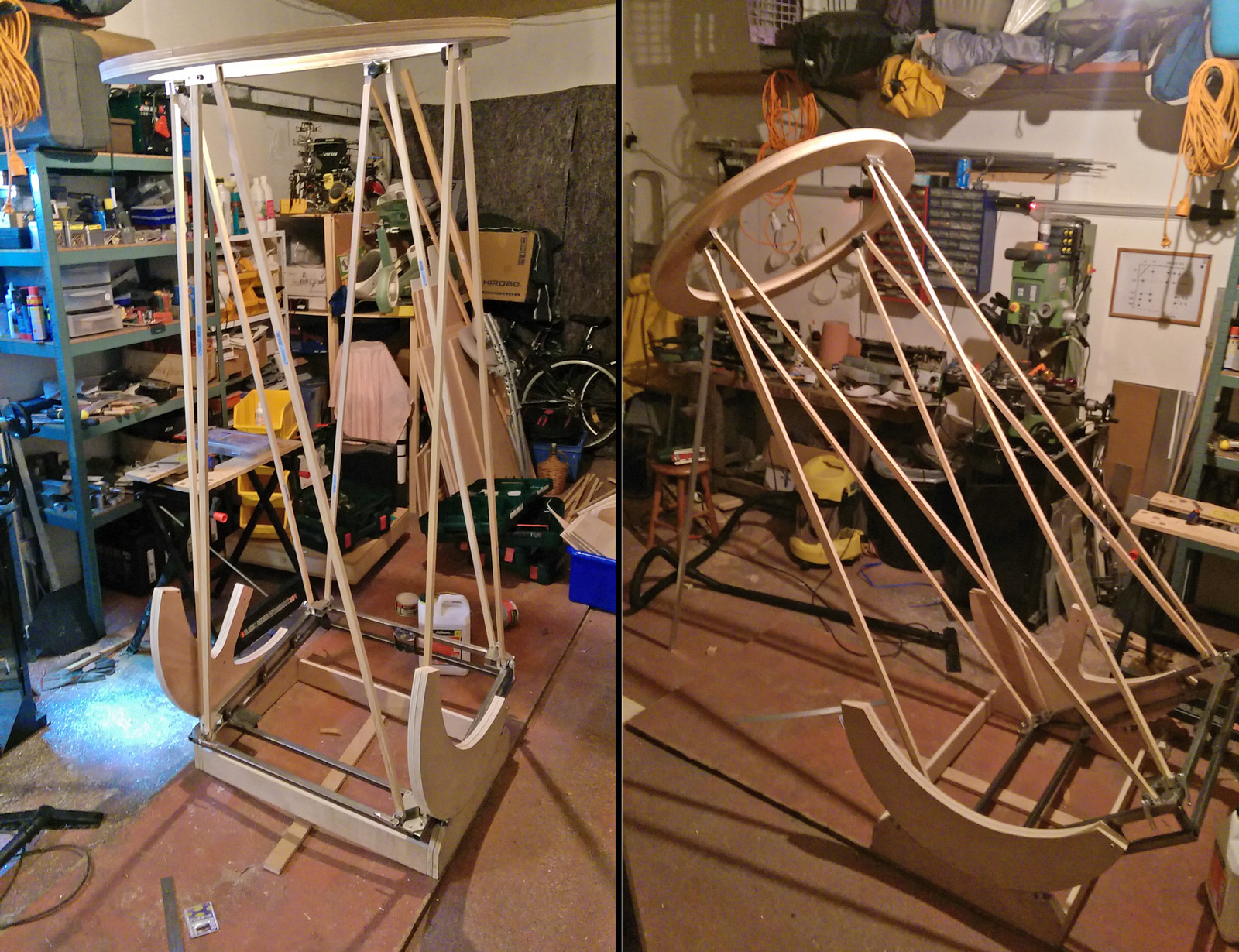

  • Premiers tests de structure. Même avec des tasseaux en pin, ça tient plutot bien !

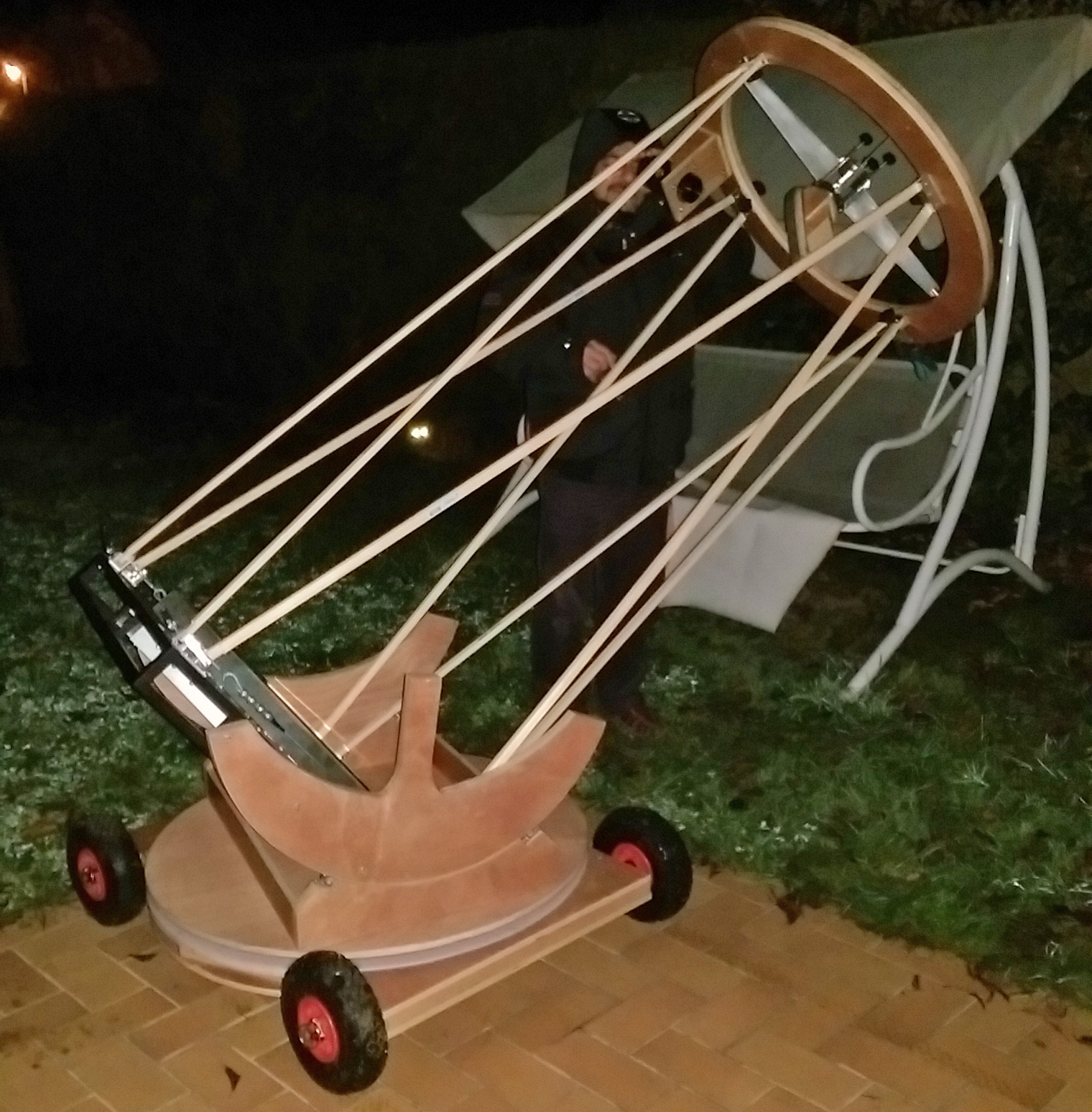

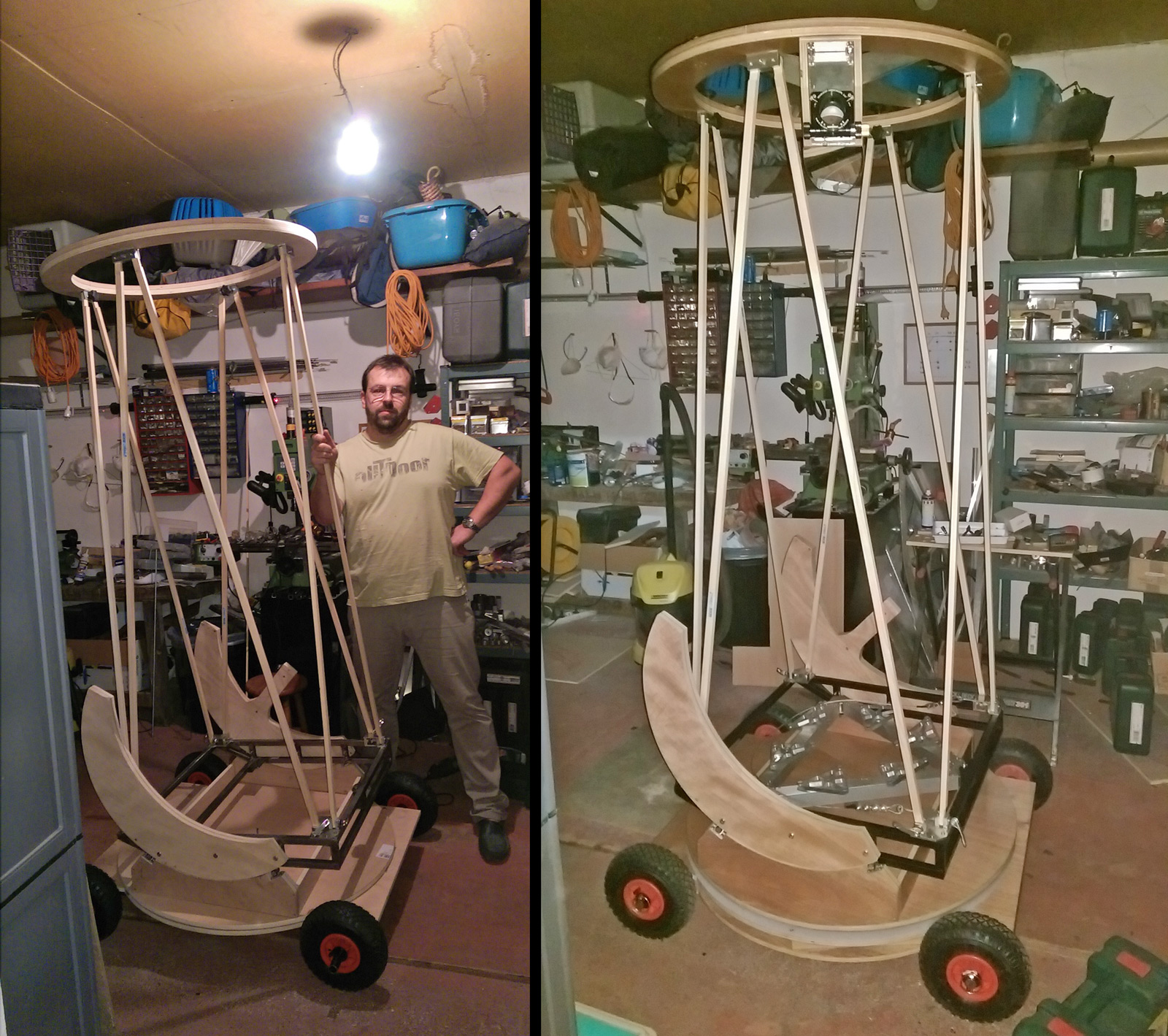

  • Essais avec la structure completée. Une idée de la taille...

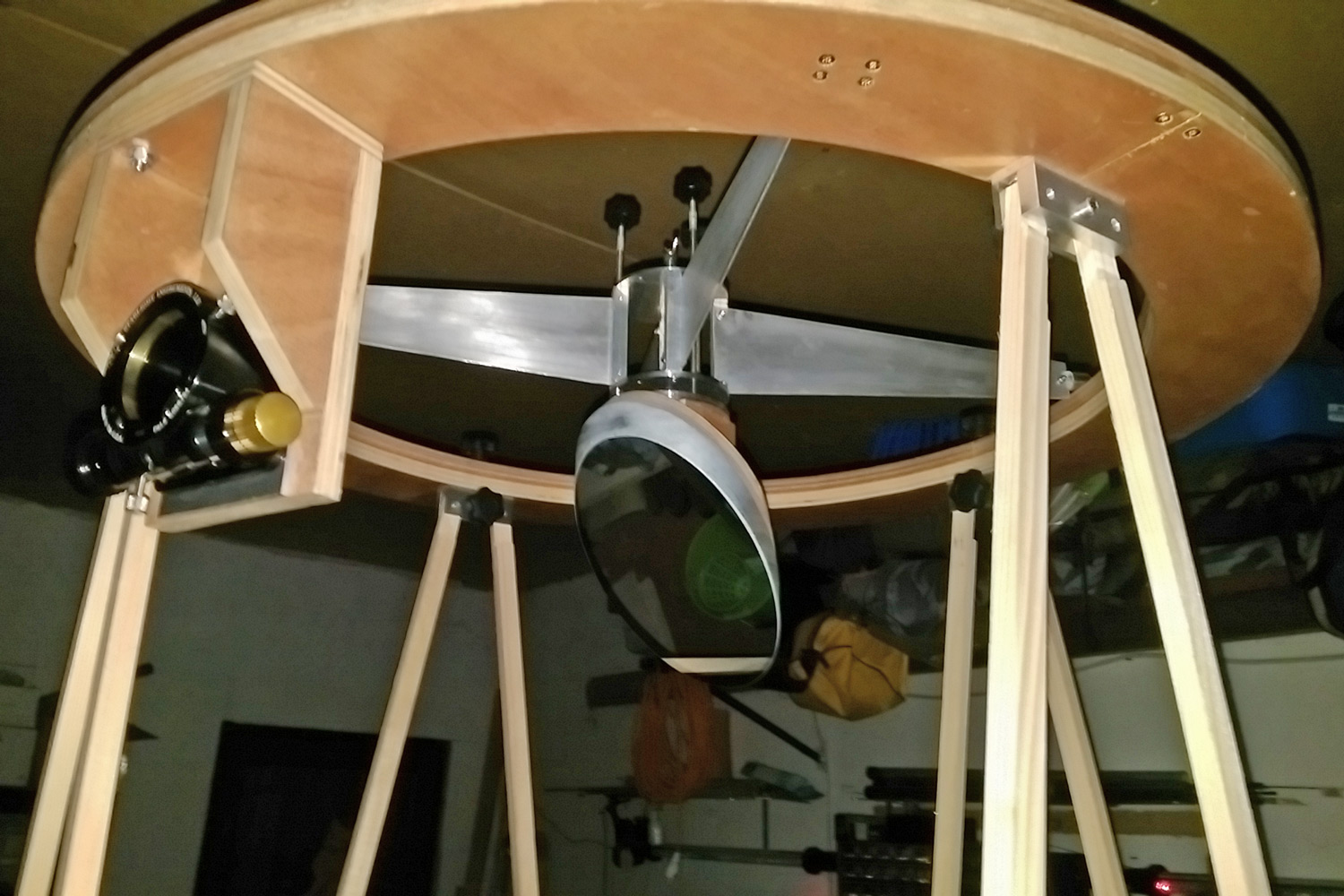

  • Cage secondaire en place
  • Première lumière !

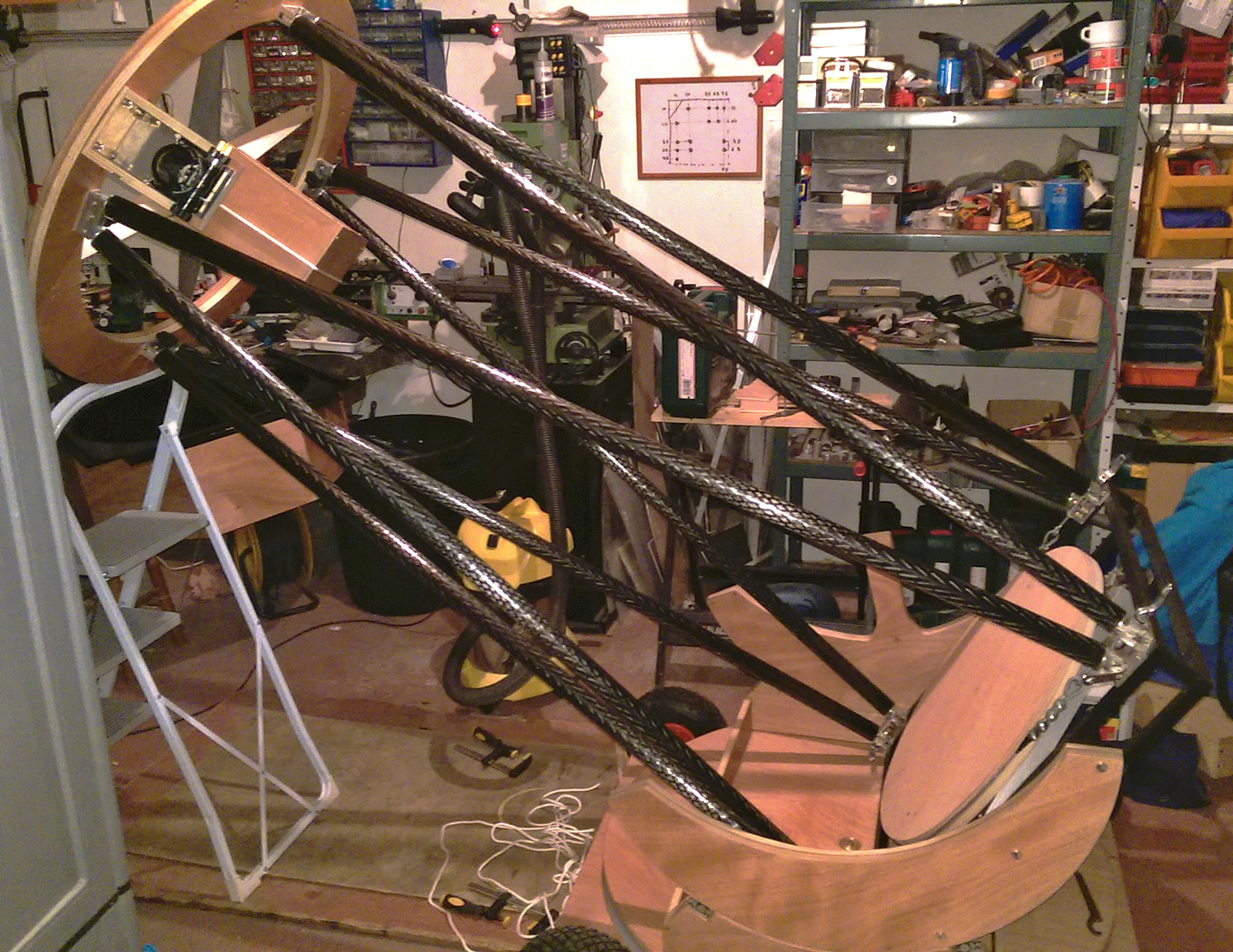

  • Assemblage final des tubes carbone.

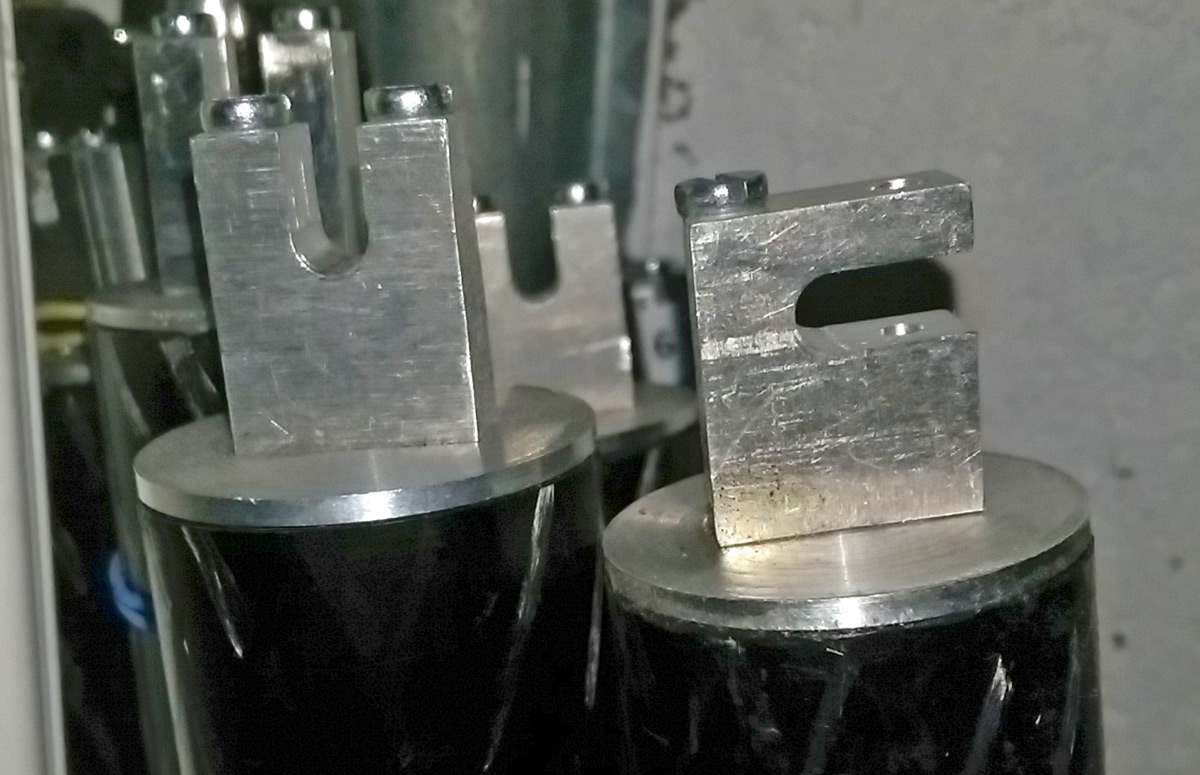

  • Détail des attaches de tubes.

Finition

Une fois la structure carbone complète, il reste quelques finitions avant que l'engin soit "sortable". La plus importante est la réalisation d'une boite à miroir, dont le rôle est de protéger au maximum l'optique pendant le transport, et pendant l'utilisation. j'ai retenu une structure octogonale qui me permet de réduire la taille globale, avec une hauteur de 250mm, qui laisse un peu d'espace au dessus du miroir. Cela le protegera un minimum des lumières parasites, mais aussi des êtres humains environnants lors de soirées publiques. Le miroir est complètement ceinturé (espace de 10 mm autour du miroir sur la partie basse) et bien protegé. L'astuce de cette boite à miroir est qu'elle est simplement "posée" sur le cadre primaire, avec des longerons en bois pour la caler dans l'axe, et peut se retirer en quelques secondes. Cela me permet à la fois de protéger le miroir, et d'y avoir accès très facilement, pour le retirer si nécessaire (rangement, nettoyage).

Les autres finitions consistent à réaliser une boite de protection pour le secondaire, et a ajuster toutes les attaches rapides pour pouvoir monter et démonter les tubes en quelques instants. Sur le terrain, le téléscope s'assemble en 5 minutes, ce qui est au delà de mes espérances !

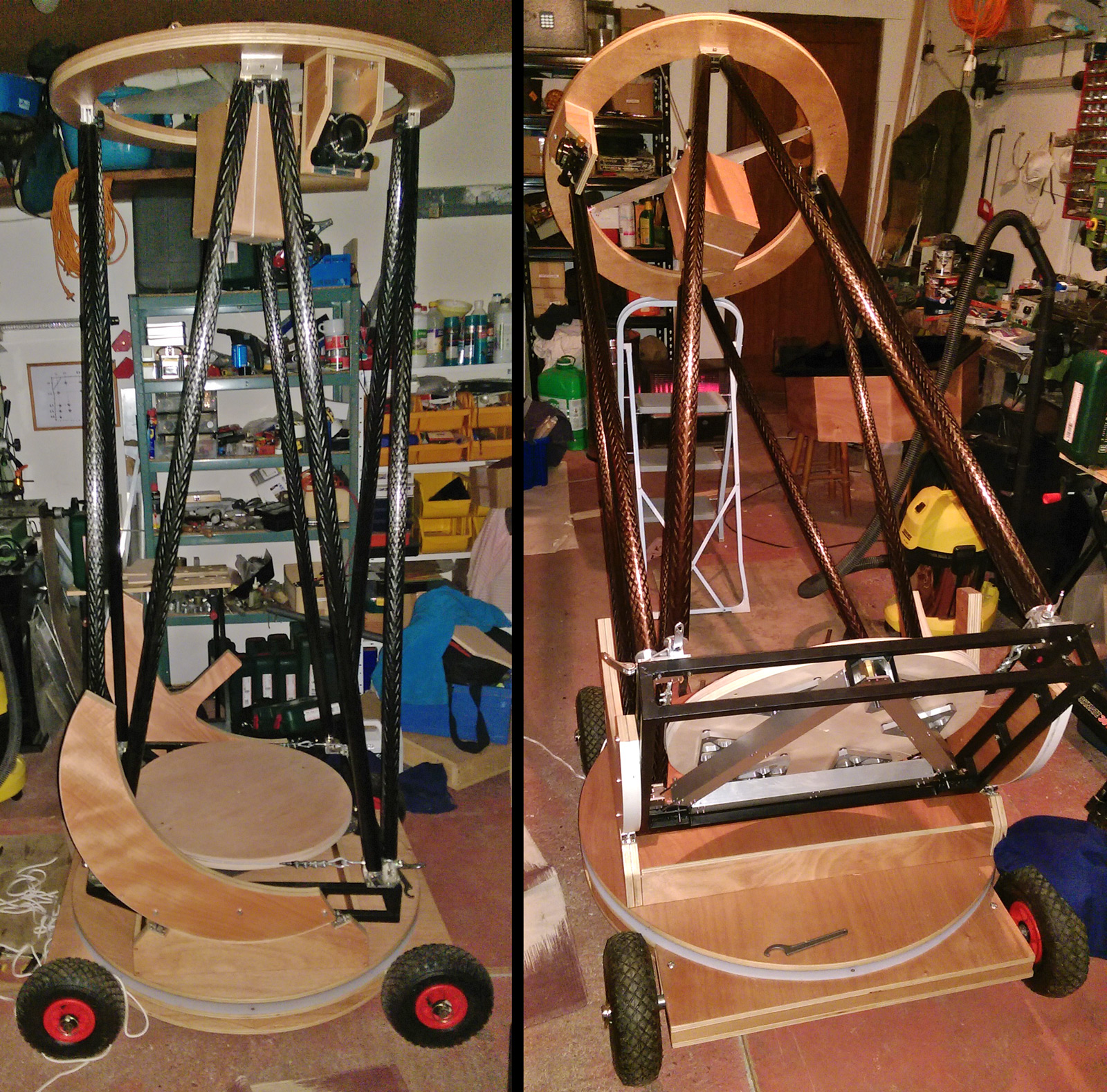

  • La structure terminée.
  • Détail du "truss". C'est rigide !

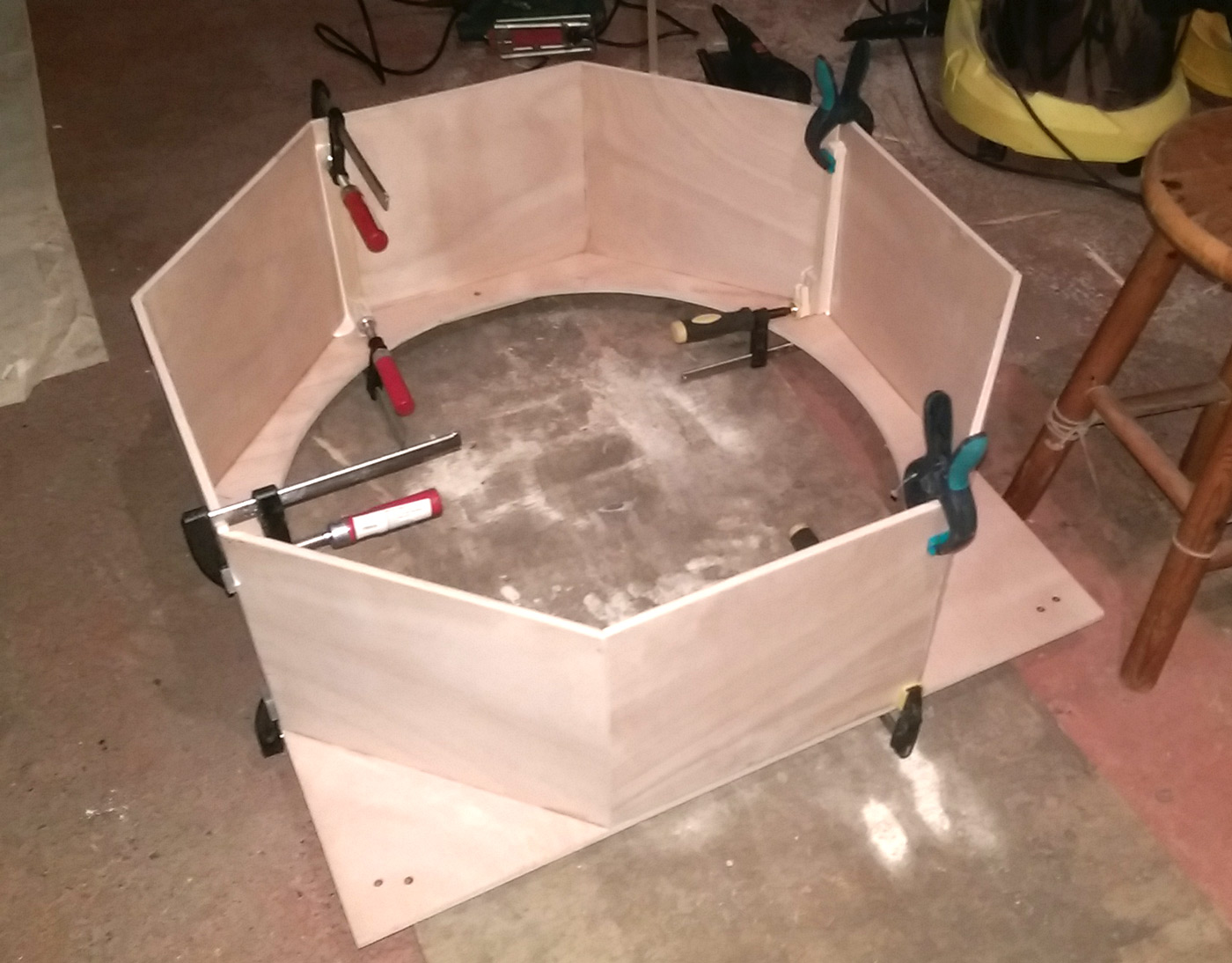

  • Confection de la boite à miroir

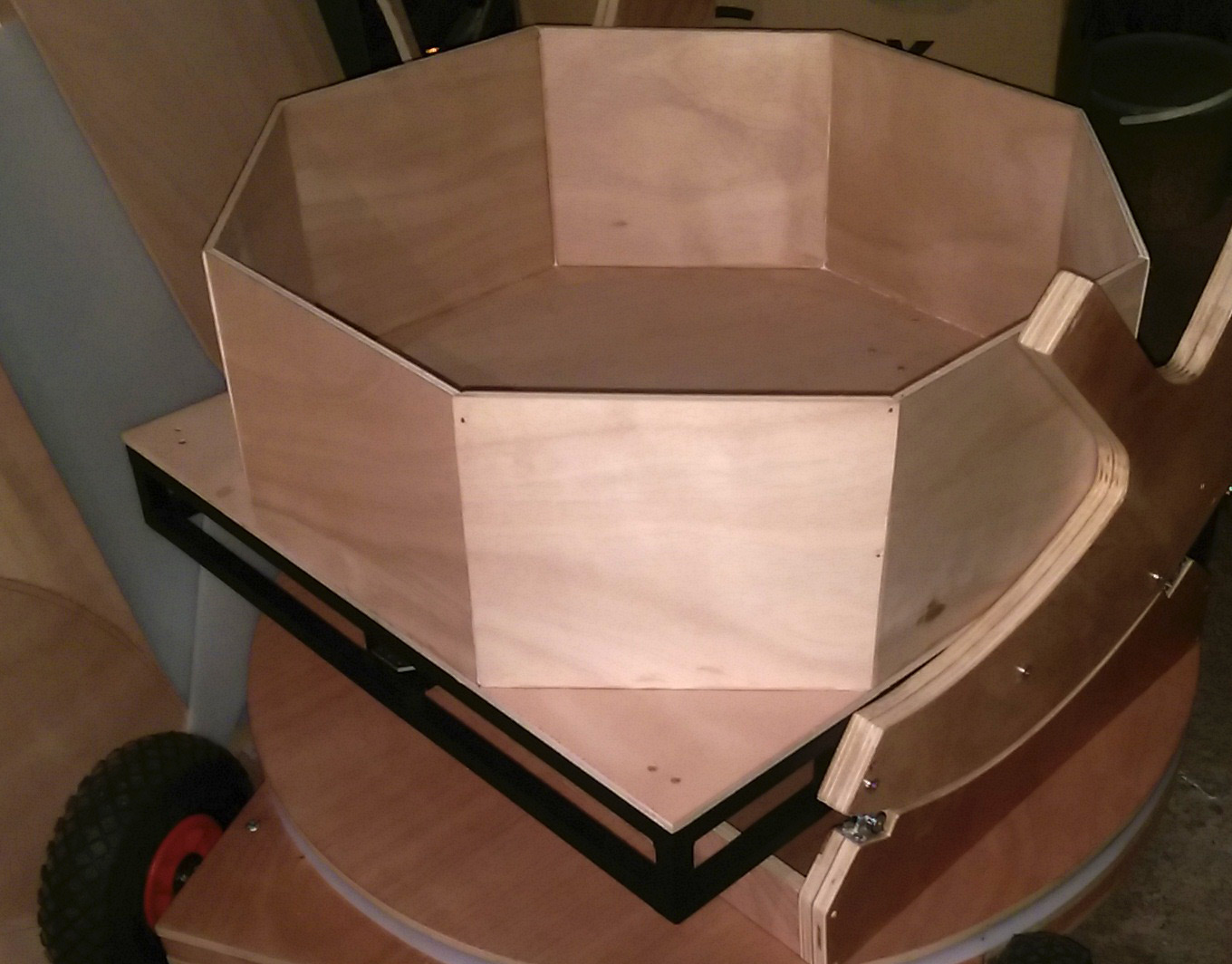

  • La boite à miroir en place

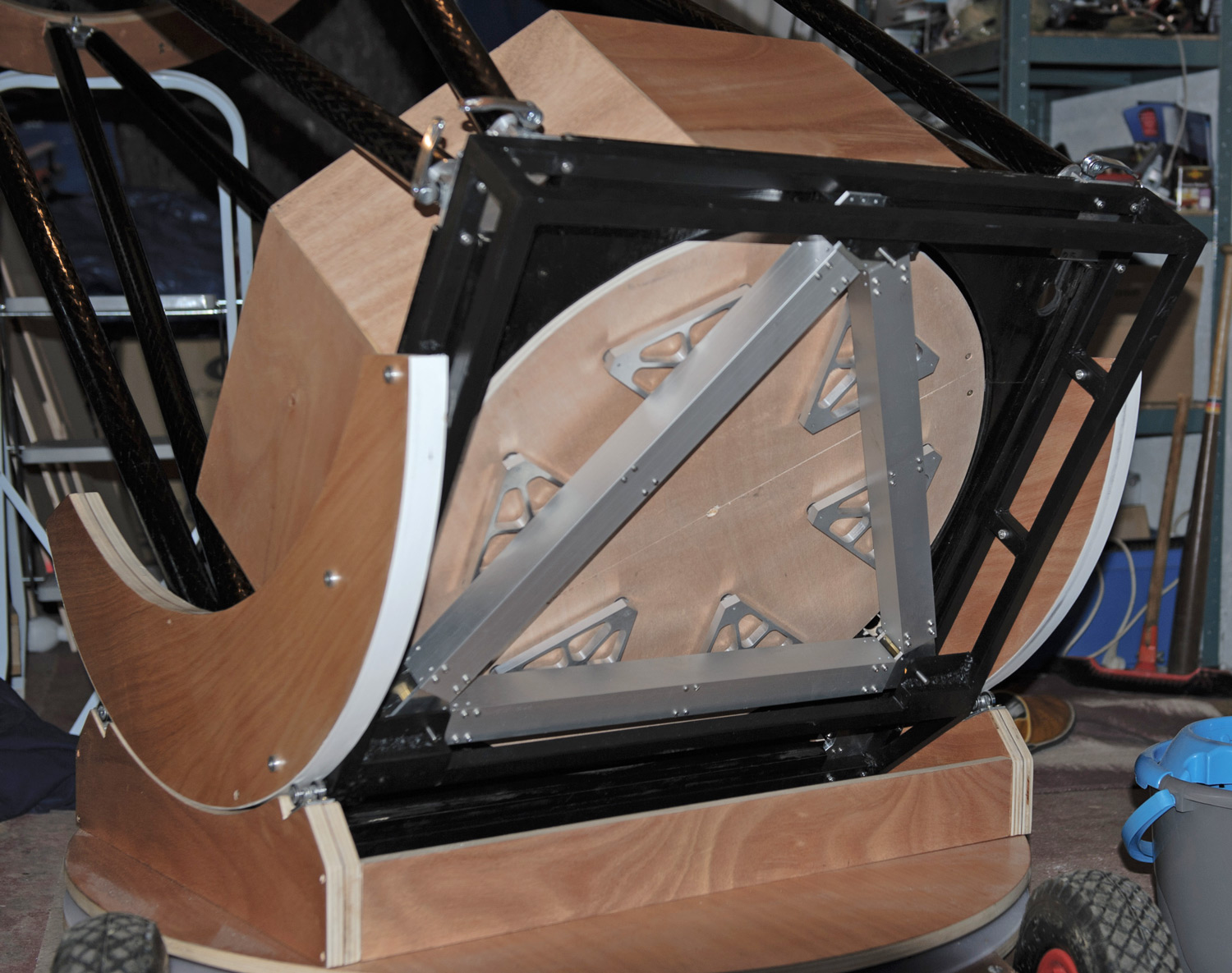

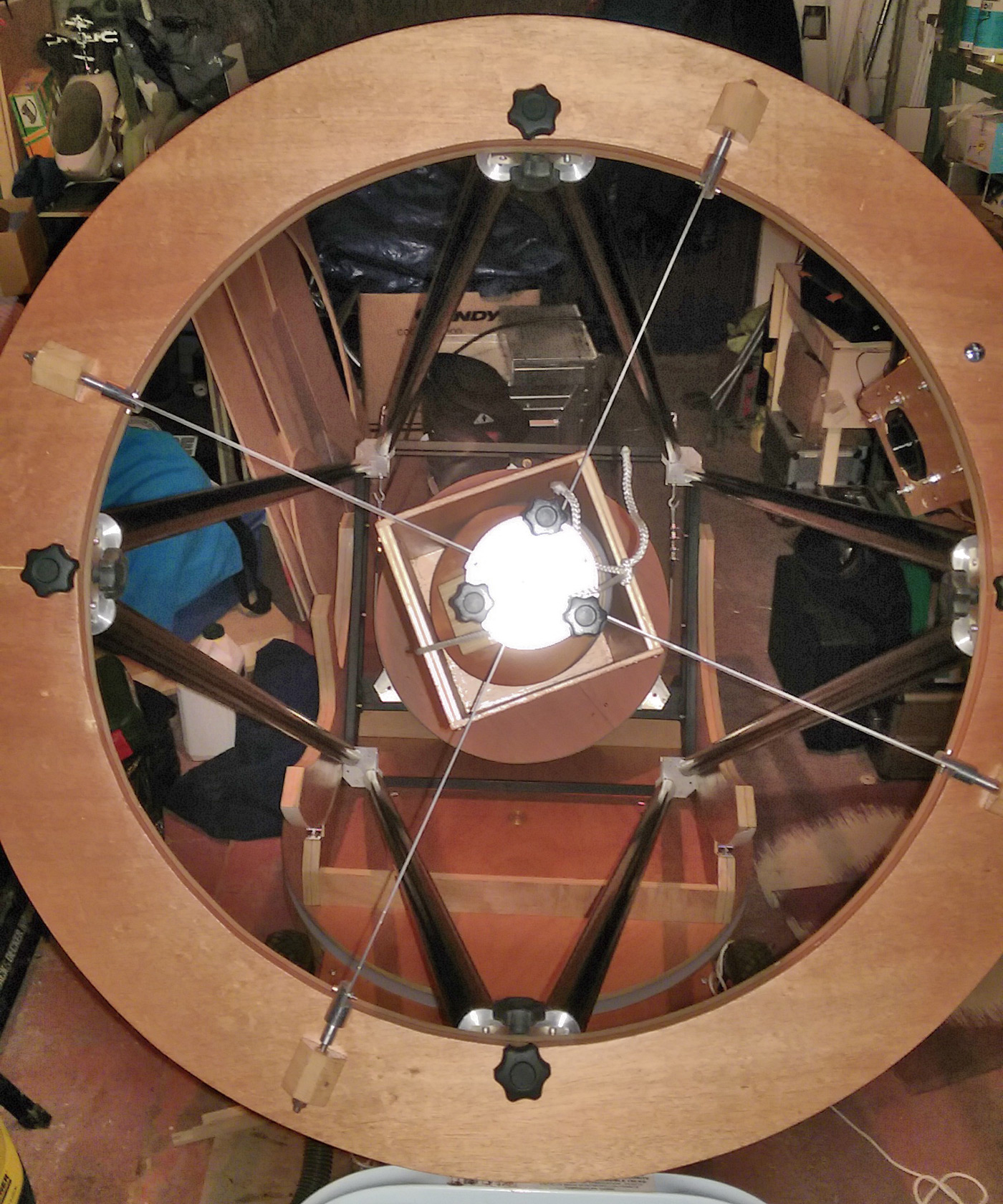

  • Vue arrière : le miroir est bien ceinturé

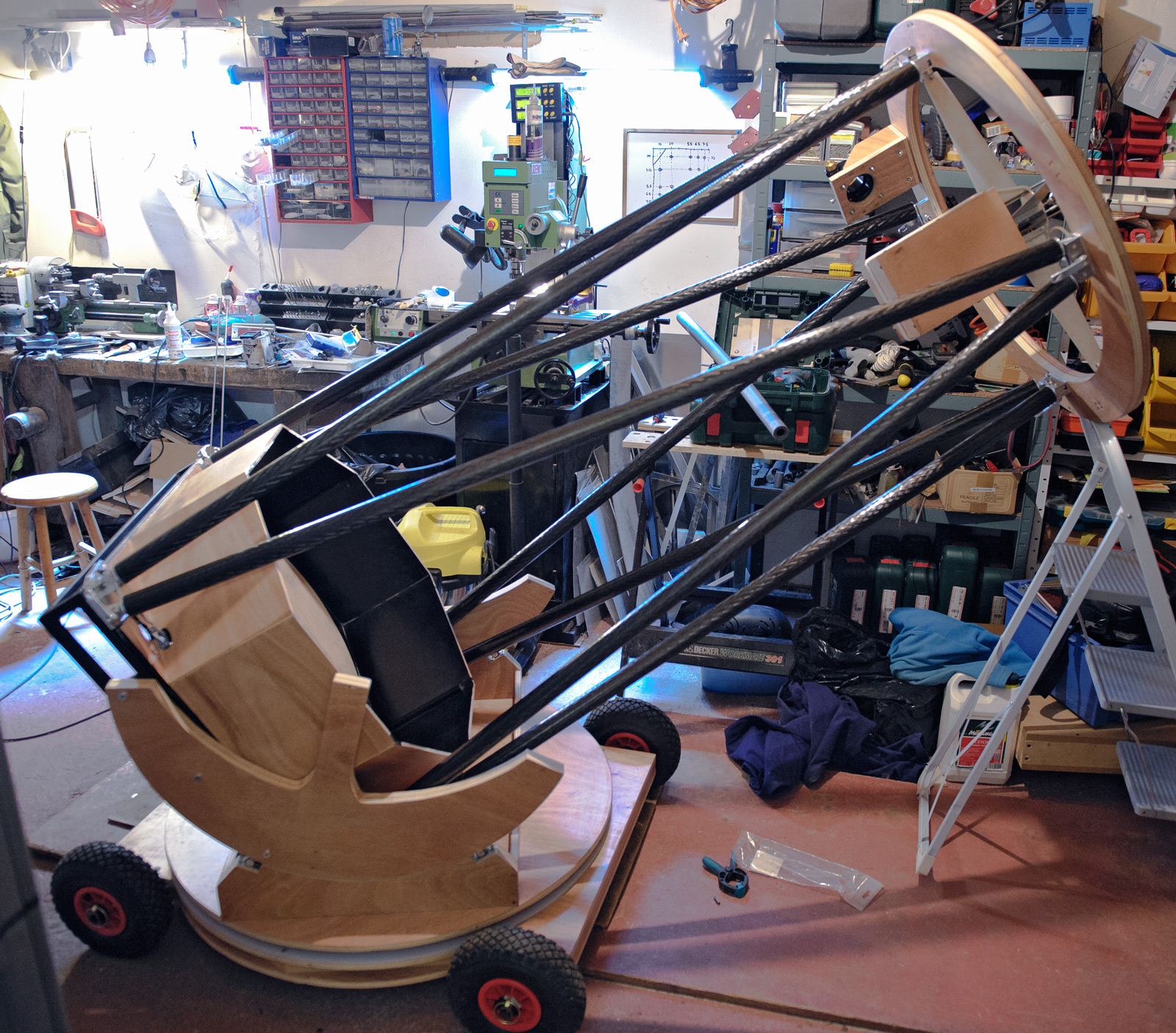

  • Le téléscope complet

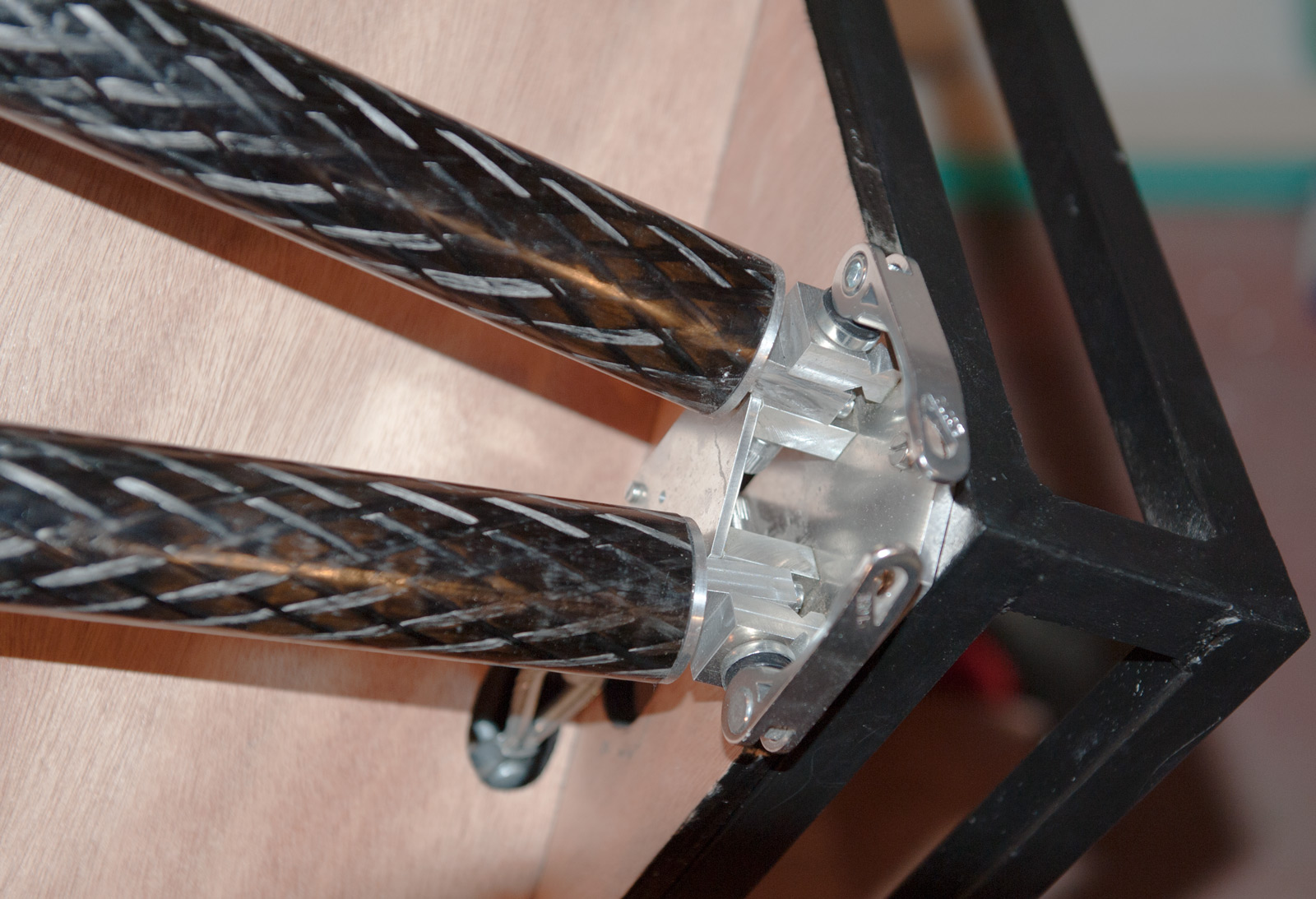

  • Attaches rapides sur les fixations basses

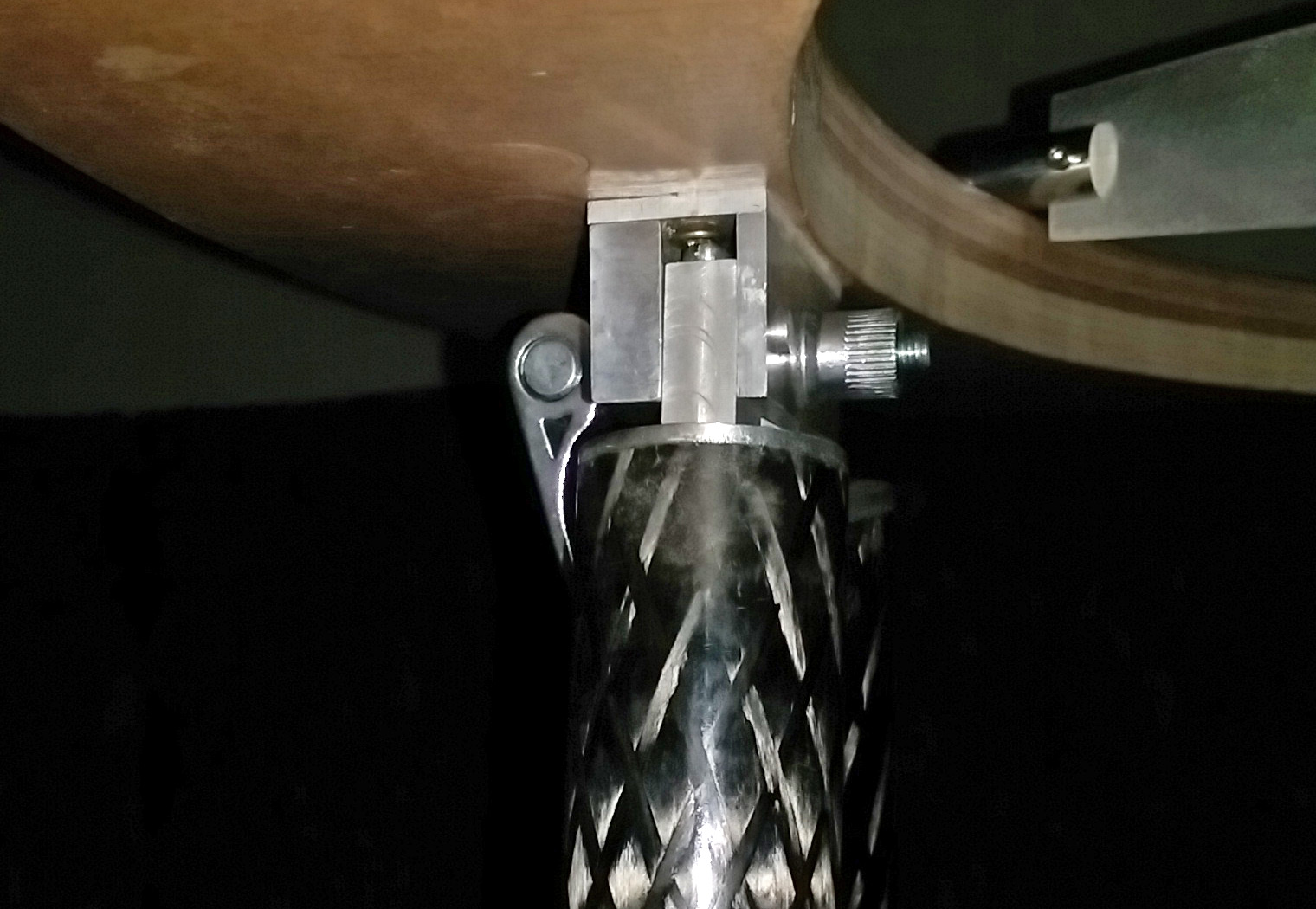

  • Attaches rapides sur les fixations hautes

Voilà, le téléscope est dans l'ensemble terminé. Il reste quelques petites choses à faire, mais il est grand temps de commencer à l'utiliser !

Suite : A l'usage
