Construction d'un téléscope de 400 mm

available in multiple languages :

Rocker & Base

Le rocker est un system alt-azimutal courant, mais avec des demi-lunes surdimensionnées (400 mm de rayon). Ce choix permet d'aller placer le centre de rotation au plus près du centre de gravité du tube optique (ce dernier s'éloigne du primaire dès lors qu'on utilise des oculaires lourds - jusqu'à 1kg). Il permet aussi de construire une base extra plate, tout en maintenant la caisse du primaire très proche du sol (et donc avec l'oculaire qui tombe au niveau des yeux lorsqu'on s'approche du zénith). C'est le concept de dobson "moderne" qui est utilisé sur quasiment toutes les constructions actuelles.

Rotation en altitude

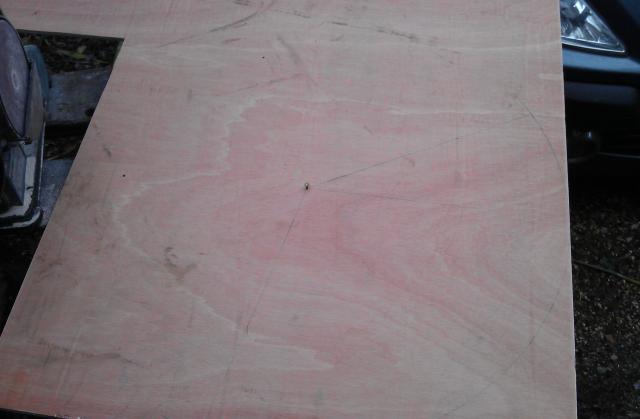

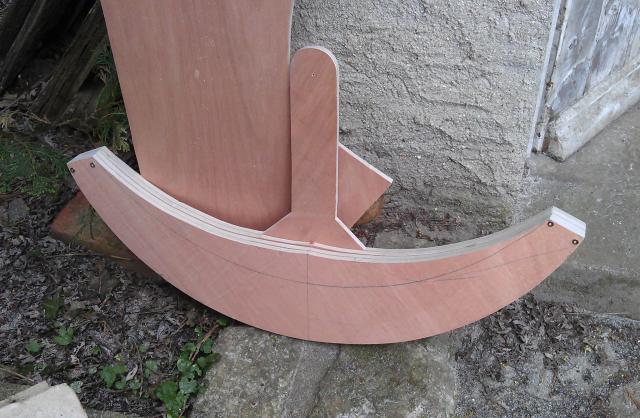

Les demi lunes qui viendront se fixer sur la caisse primaire sont découpées après traçage à la ficelle à partir du centre de rotation. Elles sont en CTP de 20 mm ( 2 épaisseurs de 10 mm) pour assurer leur rigidité dans le temps.

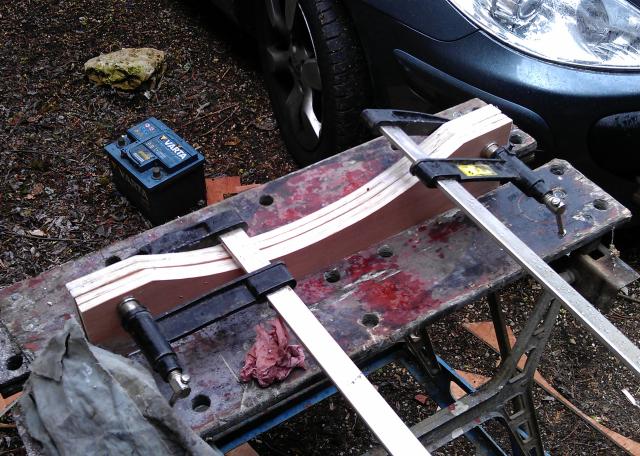

Puis découpées à la scie sauteuse, assemblées pour être poncées, rectifiées et percées ensemble, ce qui assurera la mise à l'équerre du rocker au montage.

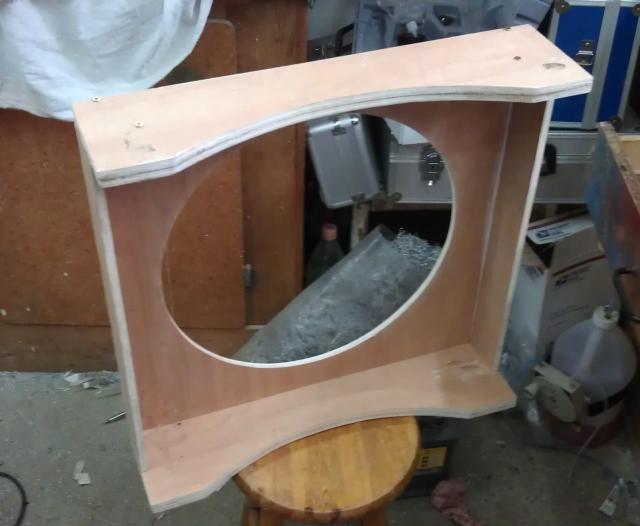

La partie "basse" du rocker est faite selon le même principe

La base est assemblée au plus simple. Le mouvement en azimut reprend le concept "annulaire" sans pivot central, ce qui facilite le montage et procure une bonne tenue du rocker sur sa base.

Rotation en azimut

J'avais initialement fabriqué une base triangulaire, mais les premiers essais ont vite montré que ce système, si il est plus léger, est instable au possible. J'ai donc refait une base carrée qui assure une bien meilleure assise.

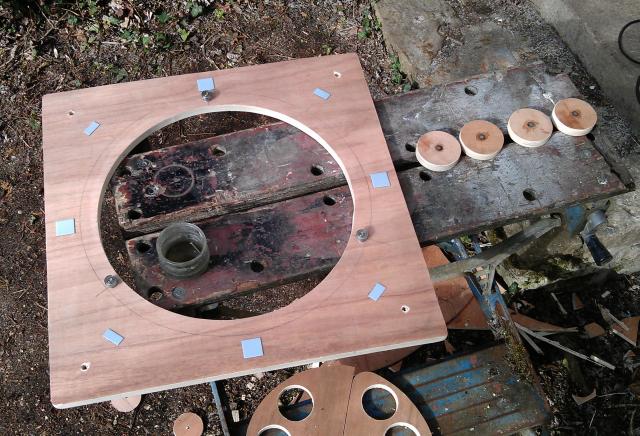

La base reçoit le rocker sur des patins téflon, et comporte quatre "pieds" réglables en hauteur pour mettre le téléscope a niveau en terrain "sauvage" ;-).

Le centrage annulaire est assuré par trois roulements à bille qui permettent une rotation fluide.

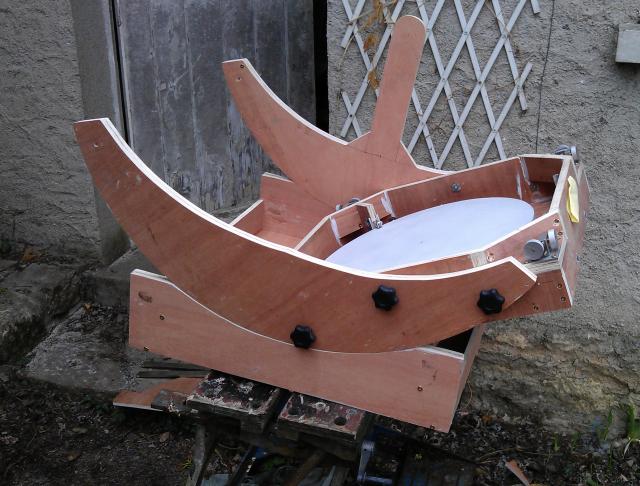

Enfin le rocker est assemblé sur le primaire, pour vérifier l'ajustement des courbures des demi-lunes. J'ai conservé une piece de bois sur une des deux demi-lunes, au cas ou il me viendrait l'idée de monter des cercles graduées ou un système de pointage un jour (on ne sait jamais :-) ).

A noter que mes demi-lunes sont "courtes" et ne permettent pas de descendre jusqu'à 0° d'altitude (je suis limité a 20° environ). Dans la pratique, le relief & la turbulence rendent ces basses altitudes inexploitables de toutes manières.

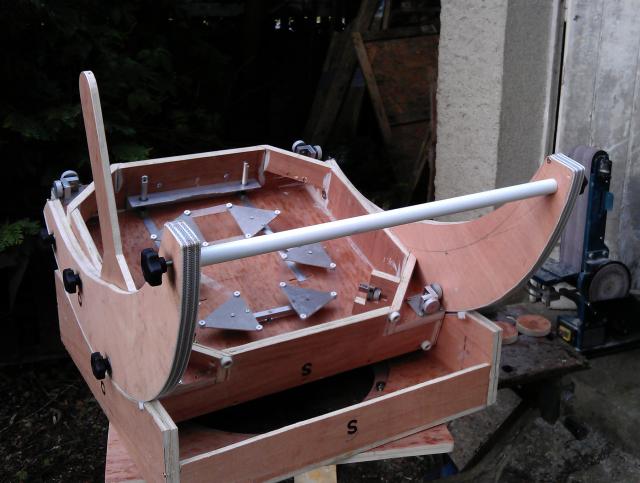

Après les essais initiaux, j'ai amélioré le rocker en mettant des patins en Delrin, qui améliorent grandement le glissement de l'ensemble. Enfin, une entretoise est ajoutée entre les deux demi-lunes, ce qui rigidifie l'ensemble, et améliore la mise à l'équerre. Ca évite notamment que le rocker "déraille" lorsque le téléscope est pointé vers des altitudes basses (30 degrés et moins).

Suite : assemblage de la structure
