Construction d’un télescope de 600mm

La cage secondaire

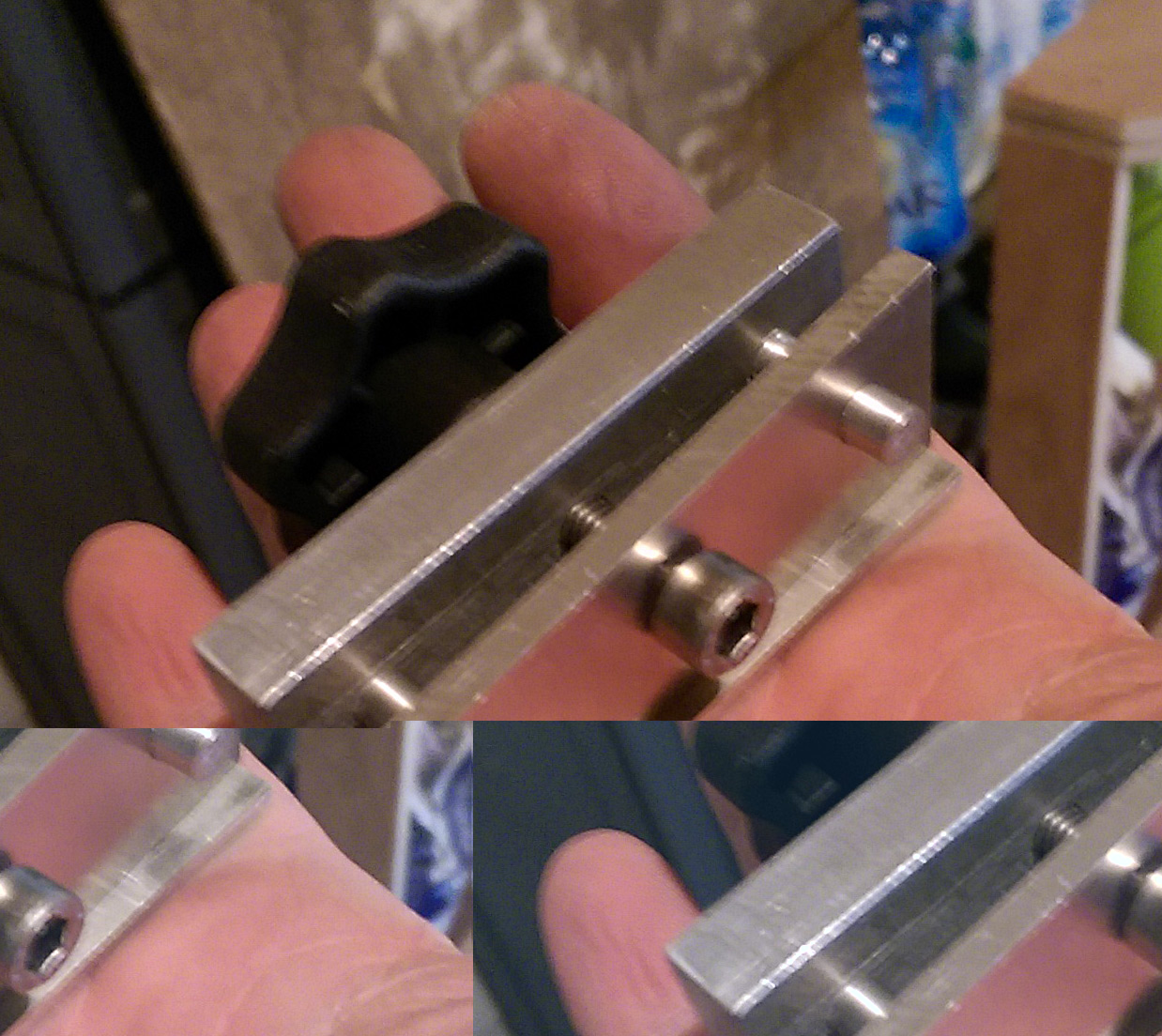

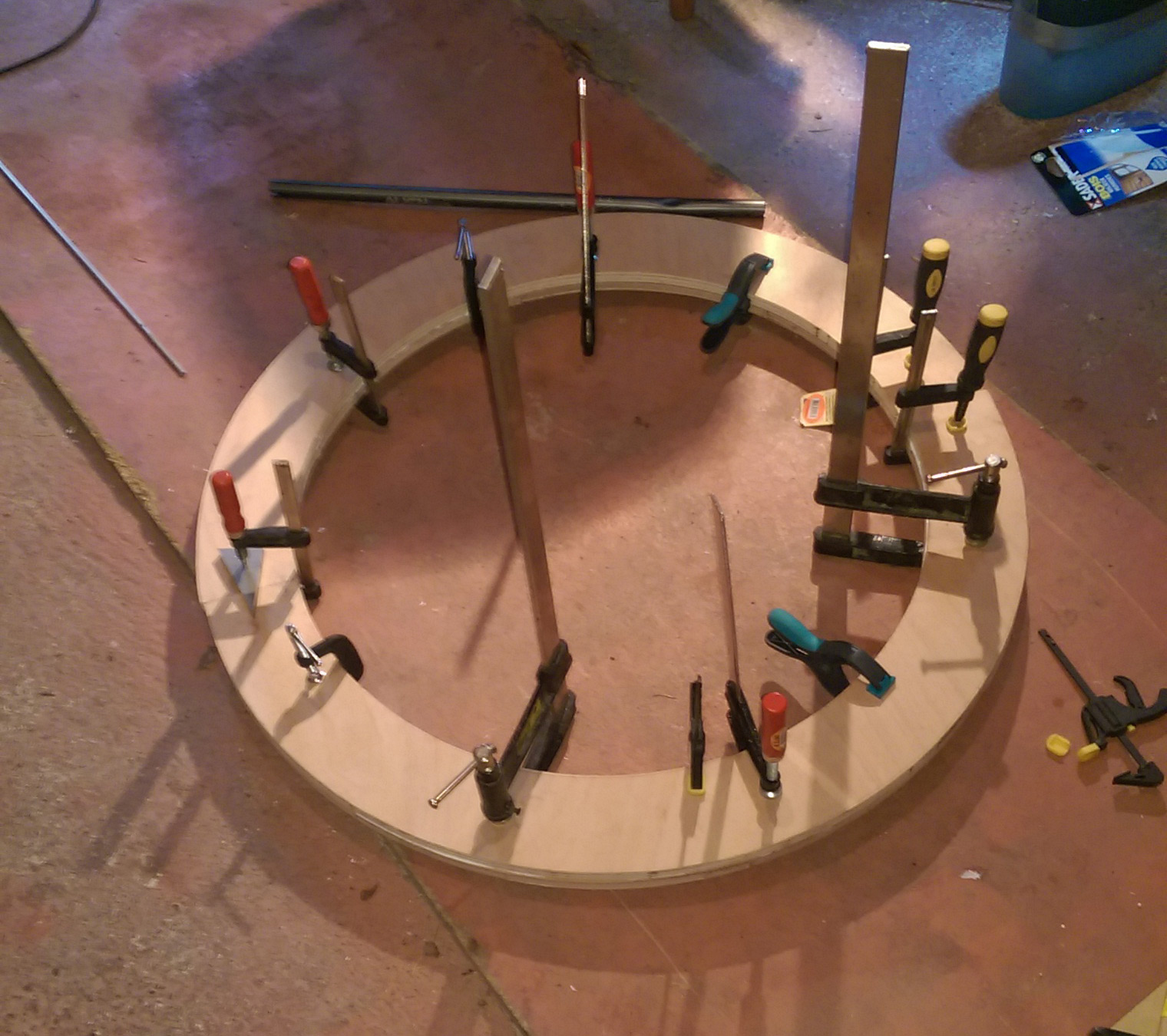

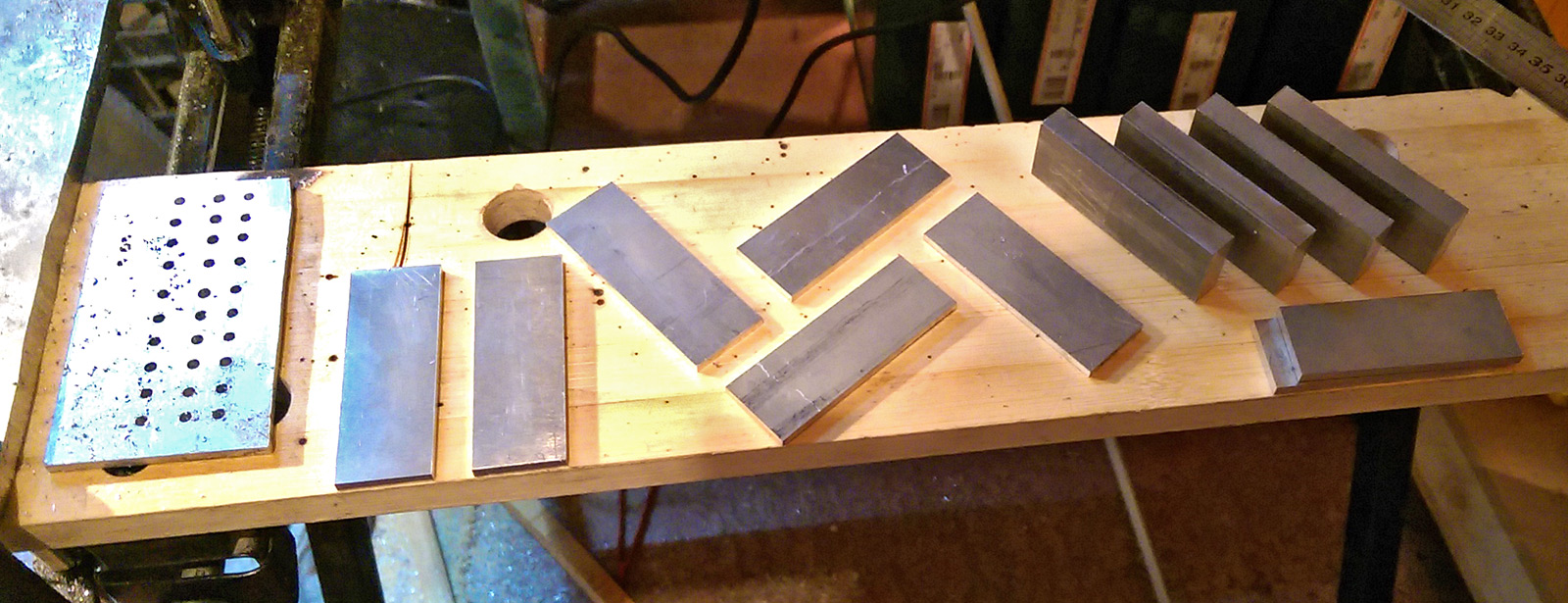

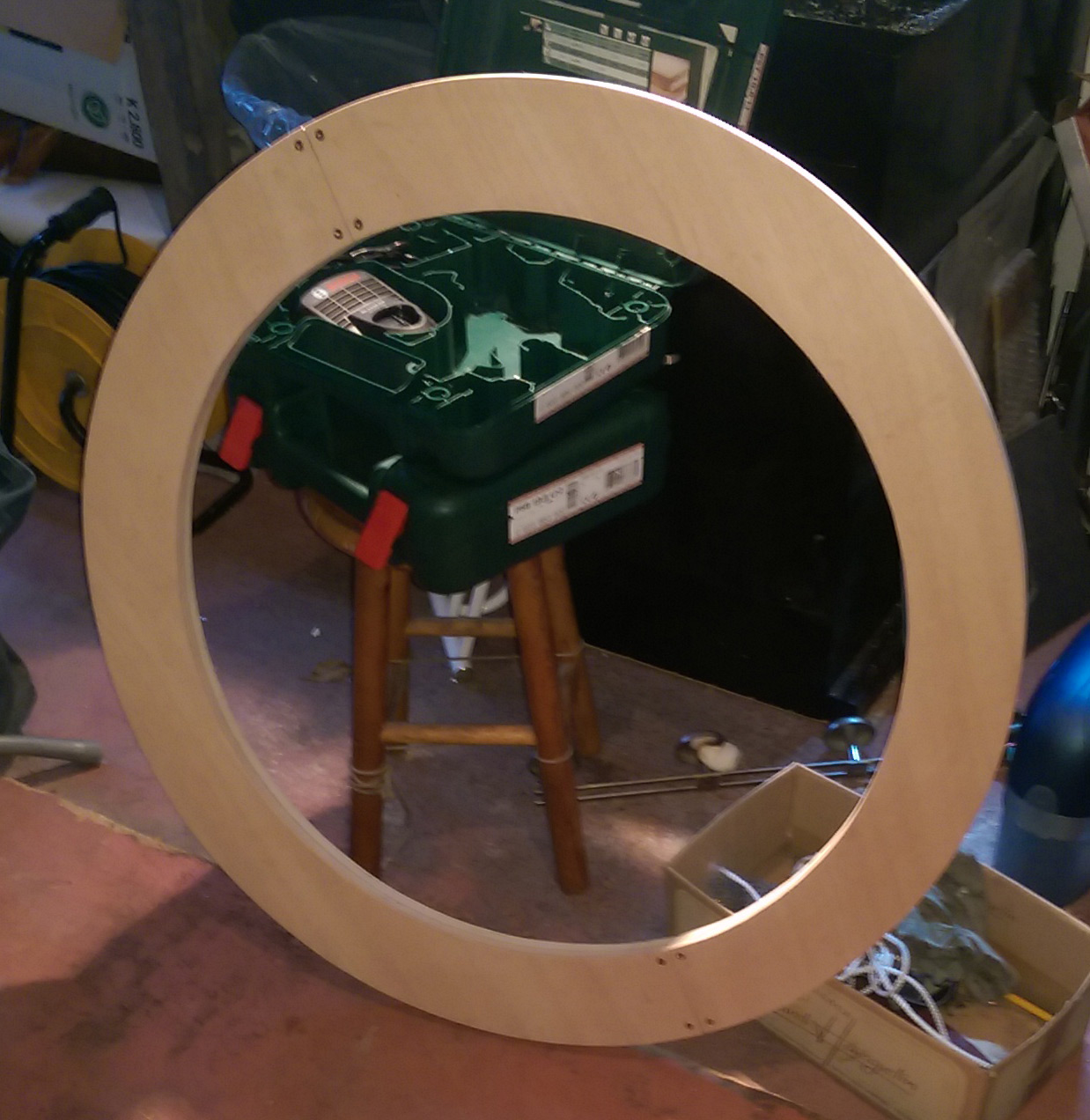

Plutôt que de parler de « cage », il s’agit en réalité un anneau unique, fait de CTP, qui mesure 830mm de diamètre, pour 30mm d’épaisseur. Elle est réalisée par collage de quatre demi-cercles, décalés de 90° pour maximiser la solidité. Une fois collé puis poncé, l’anneau reçoit quatre fixations pour les tubes, qui consistent en une base en alu de 10mm d’épaisseur, sur laquelle vient appuyer une plaque de 4mm. les manchons en « U » des tubes viennent se ficher sur les axes de 6mm, et sont serrés avec les mêmes attaches rapides que coté primaire.

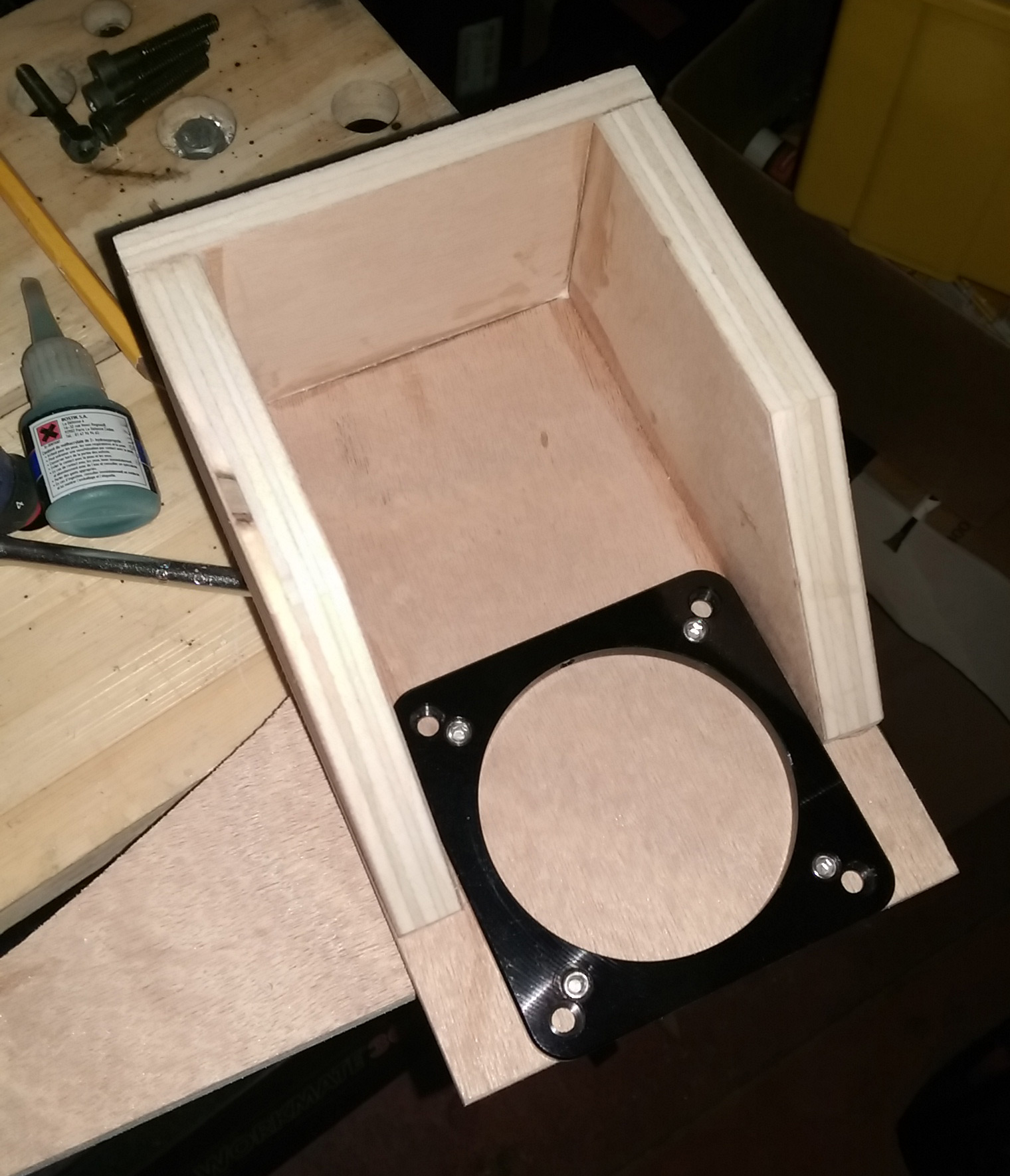

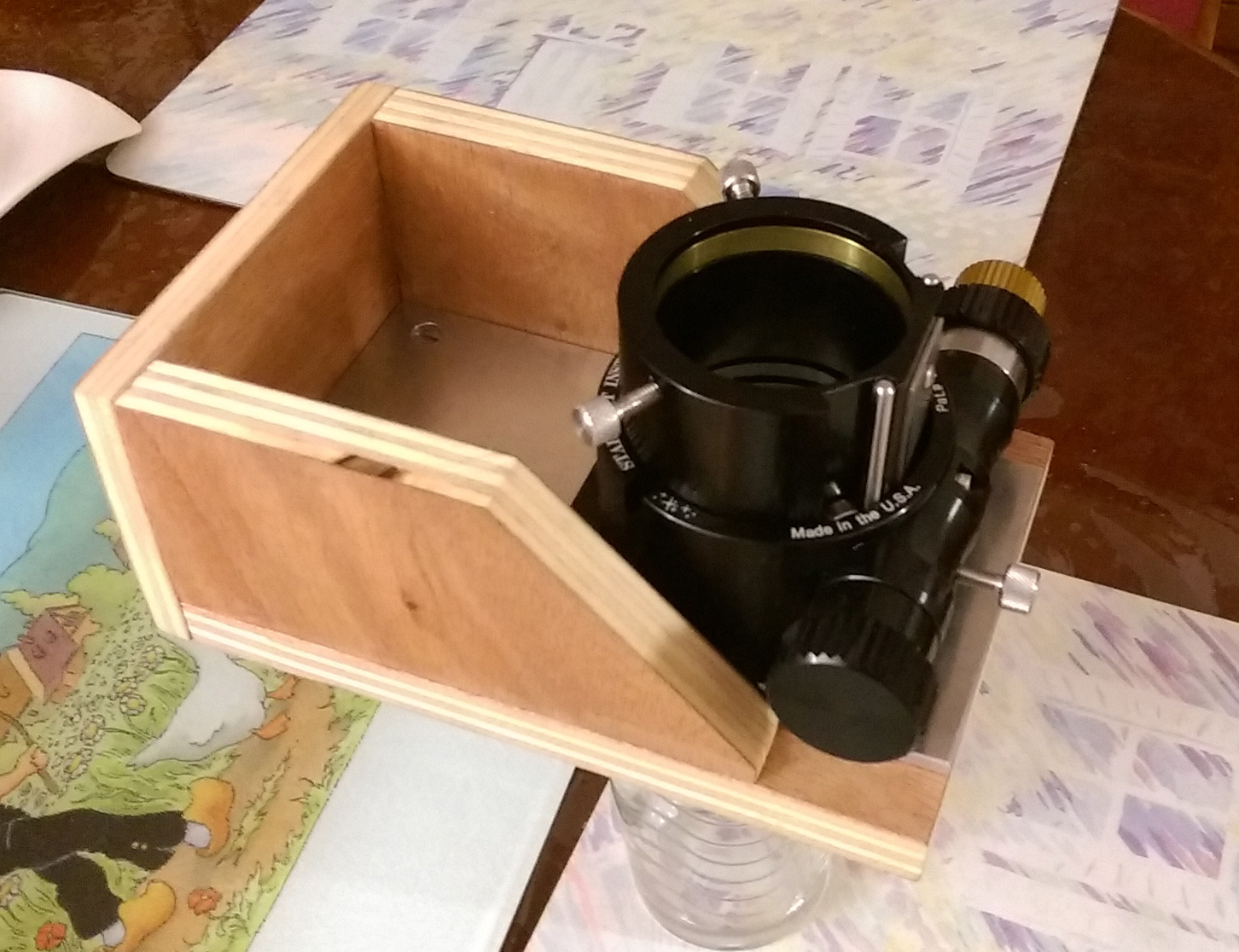

Puis vient le montage du porte oculaire, dont la base est montée sur une « boite » en CTP de 15mm d’épaisseur, avec deux grands renforts latéraux pour assurer une mise à l’équerre propre par rapport à l’anneau. Le PO en lui même est un « Feather Touch », magnifique de fluidité. Sa base carrée est vissée sur une plaque en aluminium de 4mm d’épaisseur, ce qui permettra d’ajuster l’orthogonalité si nécessaire.

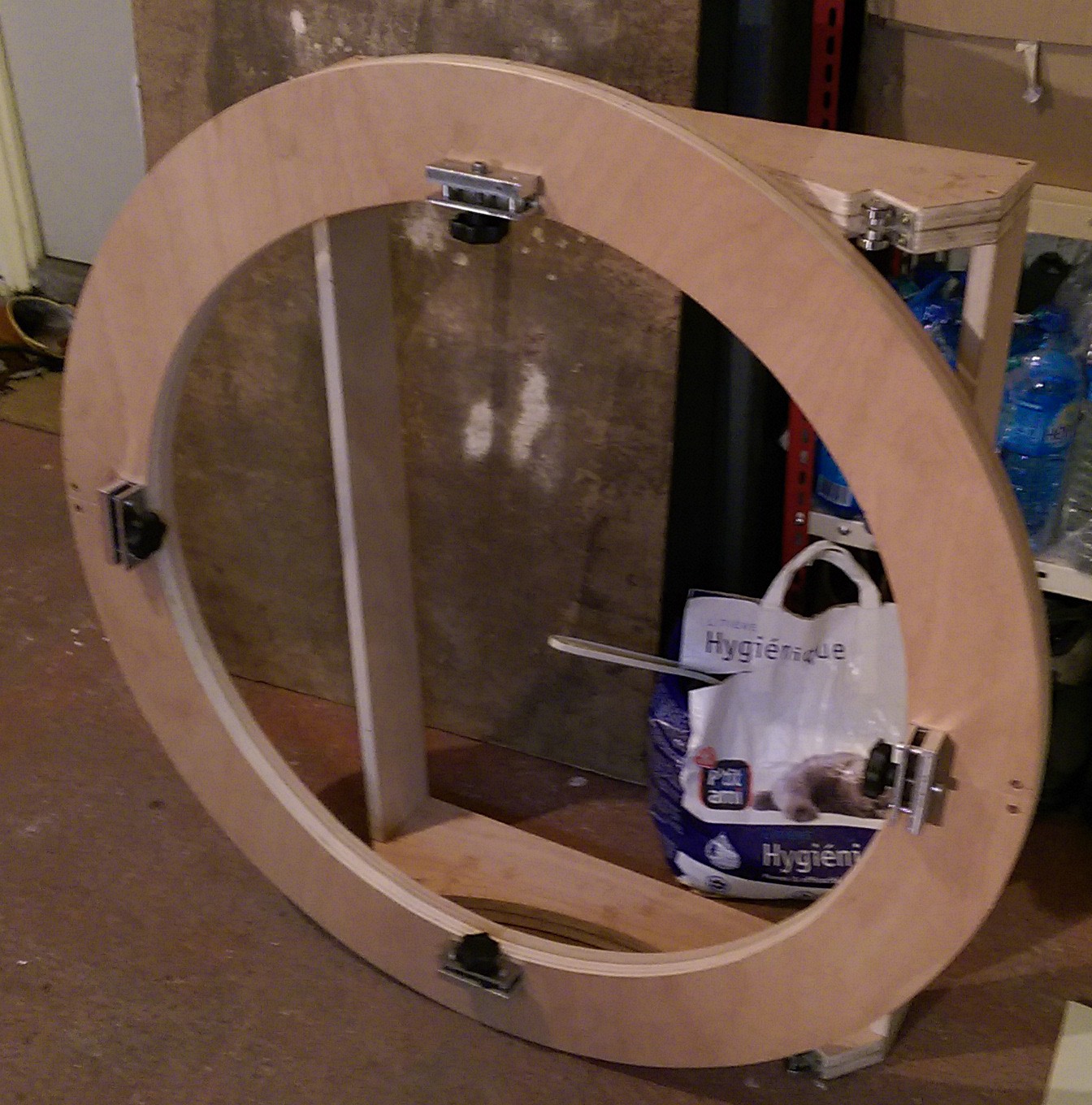

Les fixations en place sur l’anneau secondaire

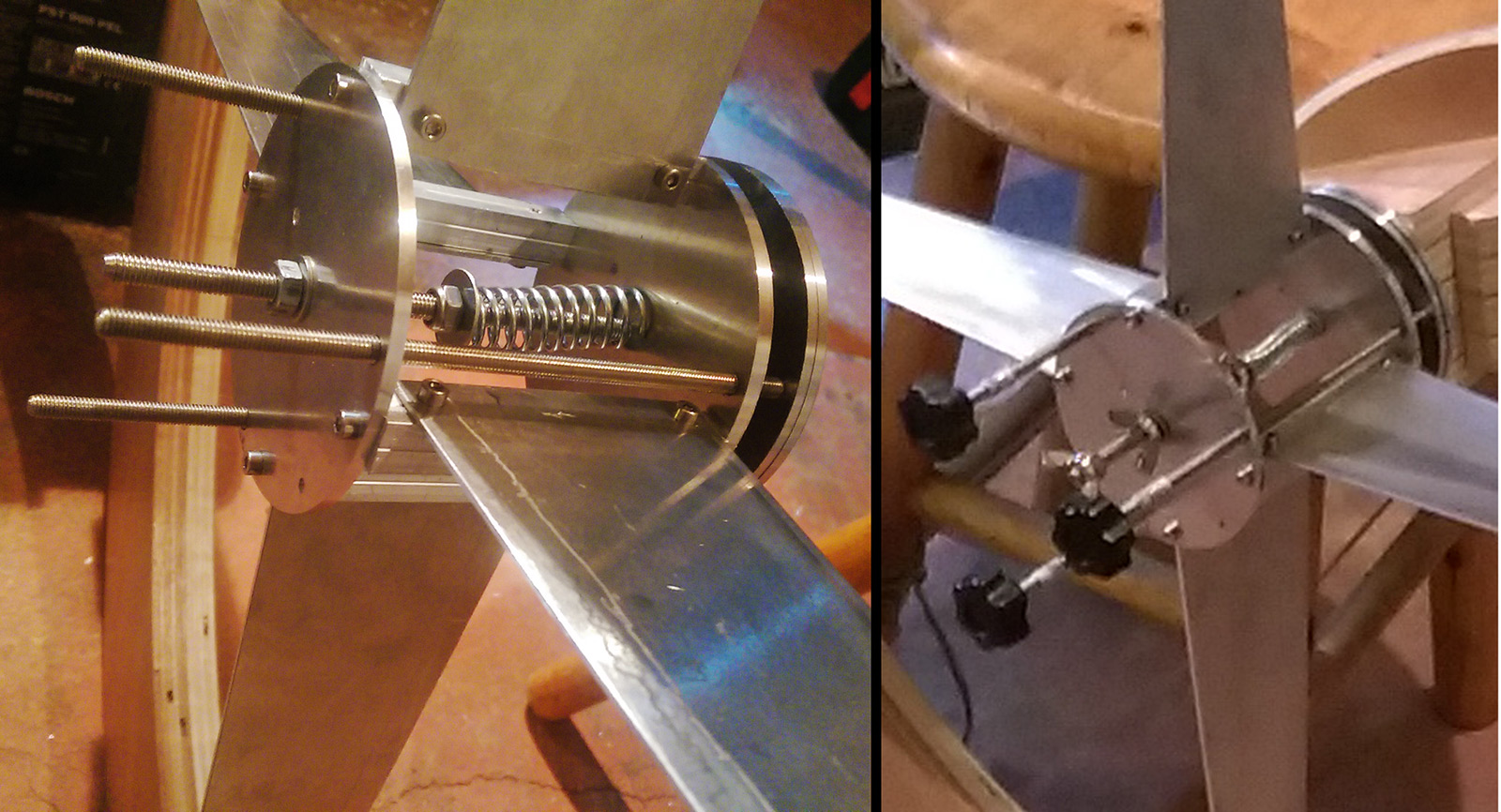

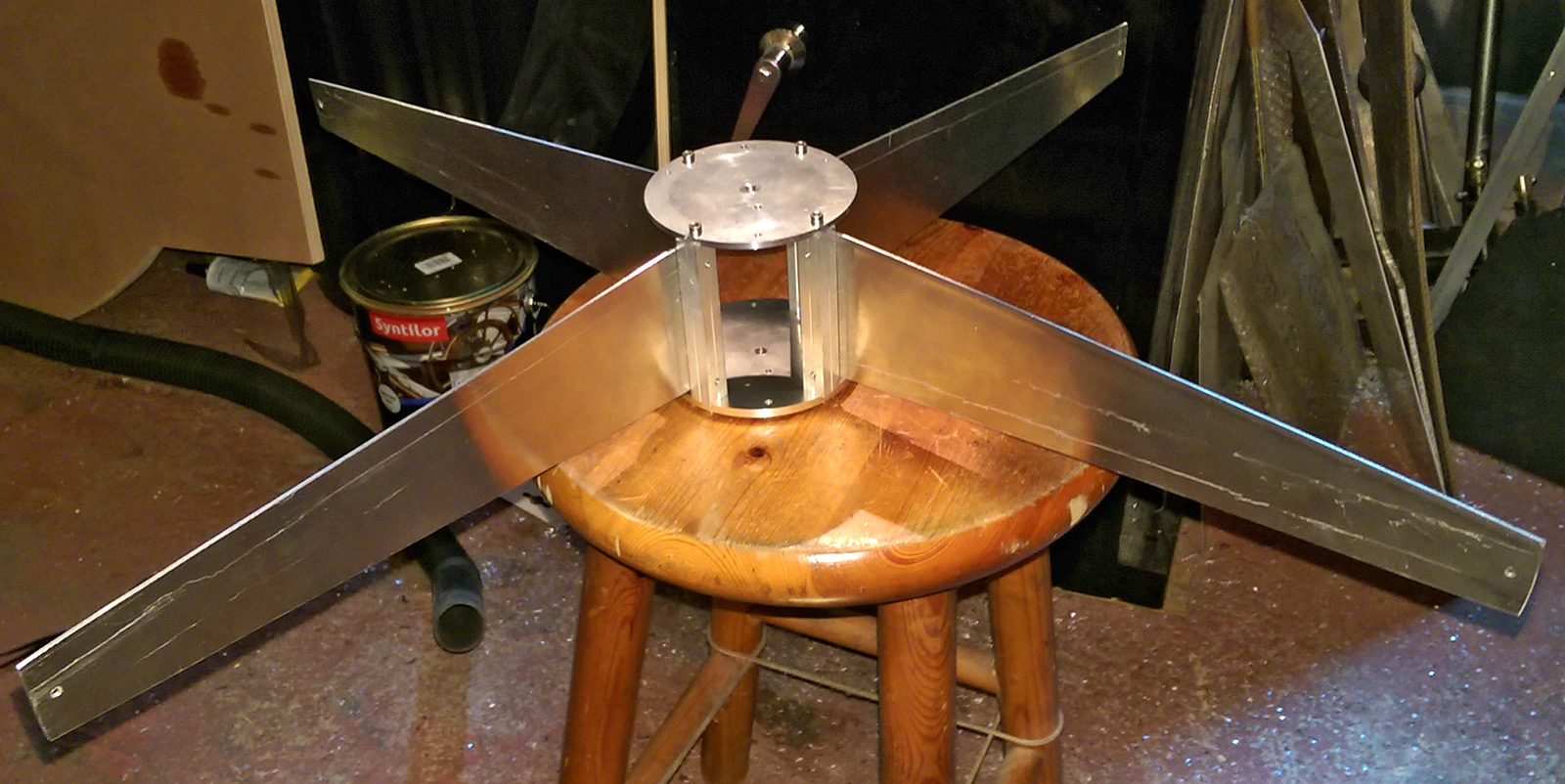

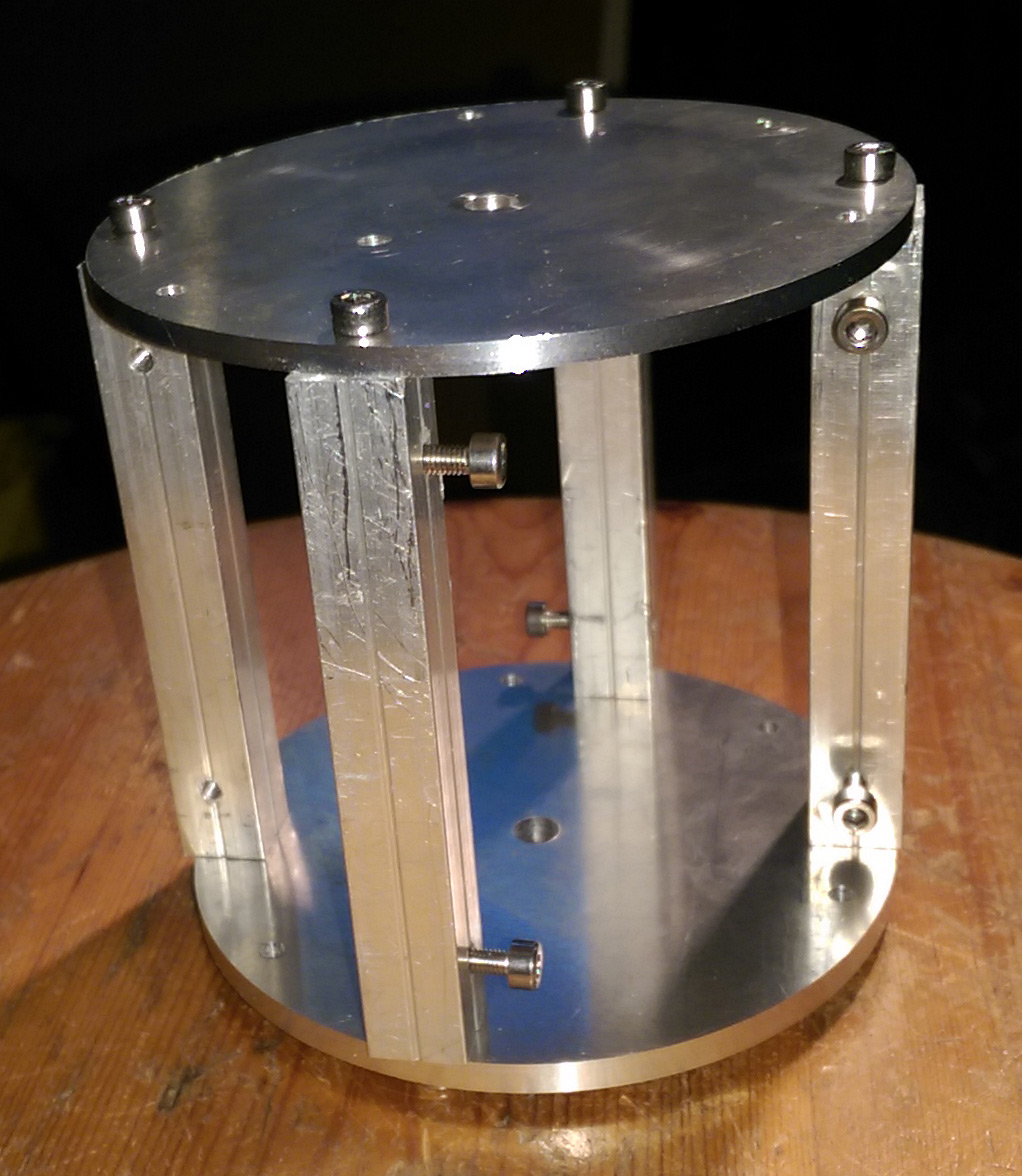

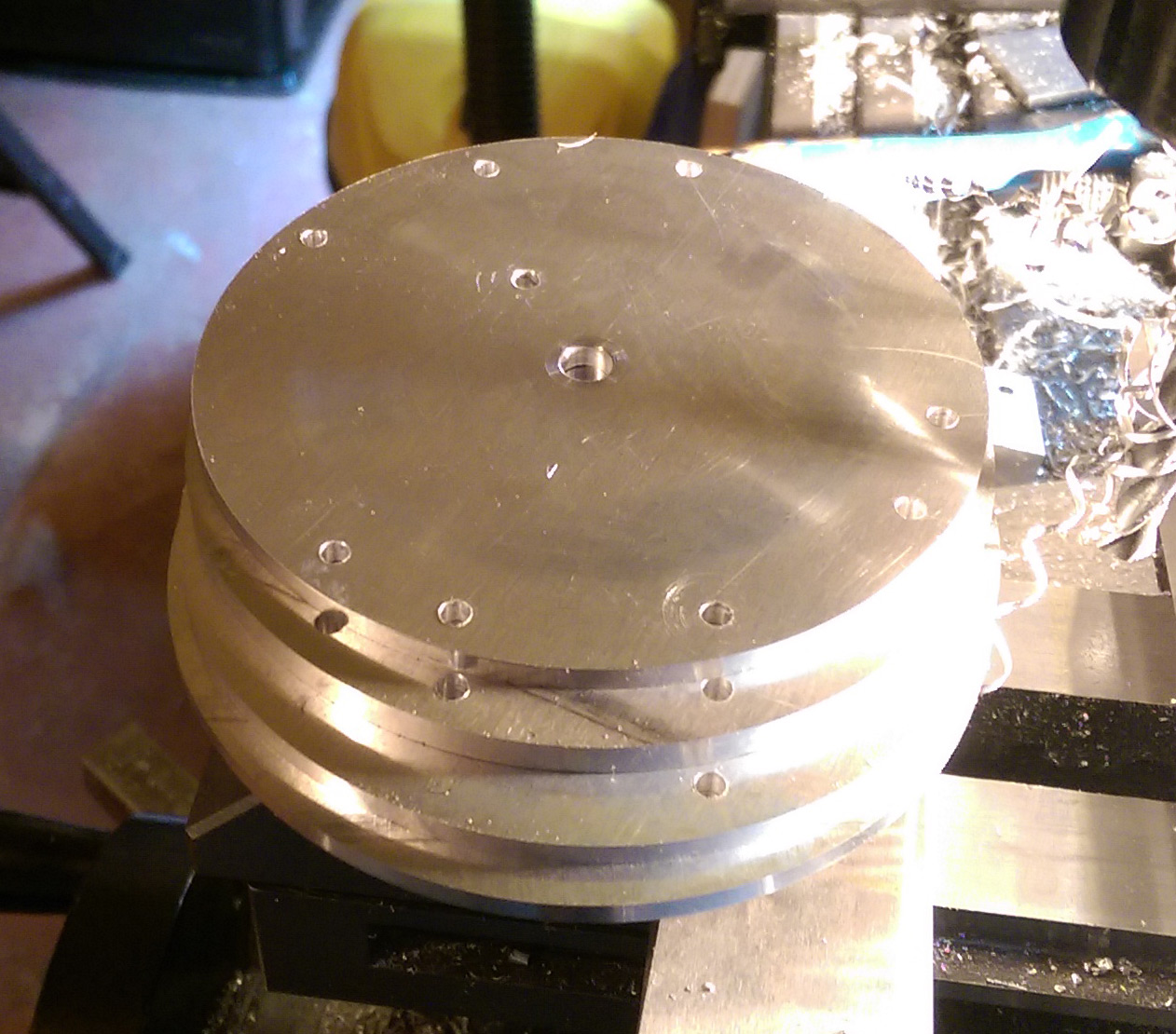

L’anneau étant terminé, il est temps de confectionner l’araignée qui supportera le miroir secondaire. Celle ci est constituée de deux plateaux d’alu de 4mm d’épaisseur, reliés par des plots alu de 10x10mm, pour réaliser la « cage » centrale. Deux autres plateaux recevront le support incliné du secondaire, et permettent trois degrés de liberté en rotation plus un en translation (système de Serge Bertorello). Les trois vis de collimation sont réglables à la main, et le miroir peut être « verrouillé » par action sur la vis papillon centrale.

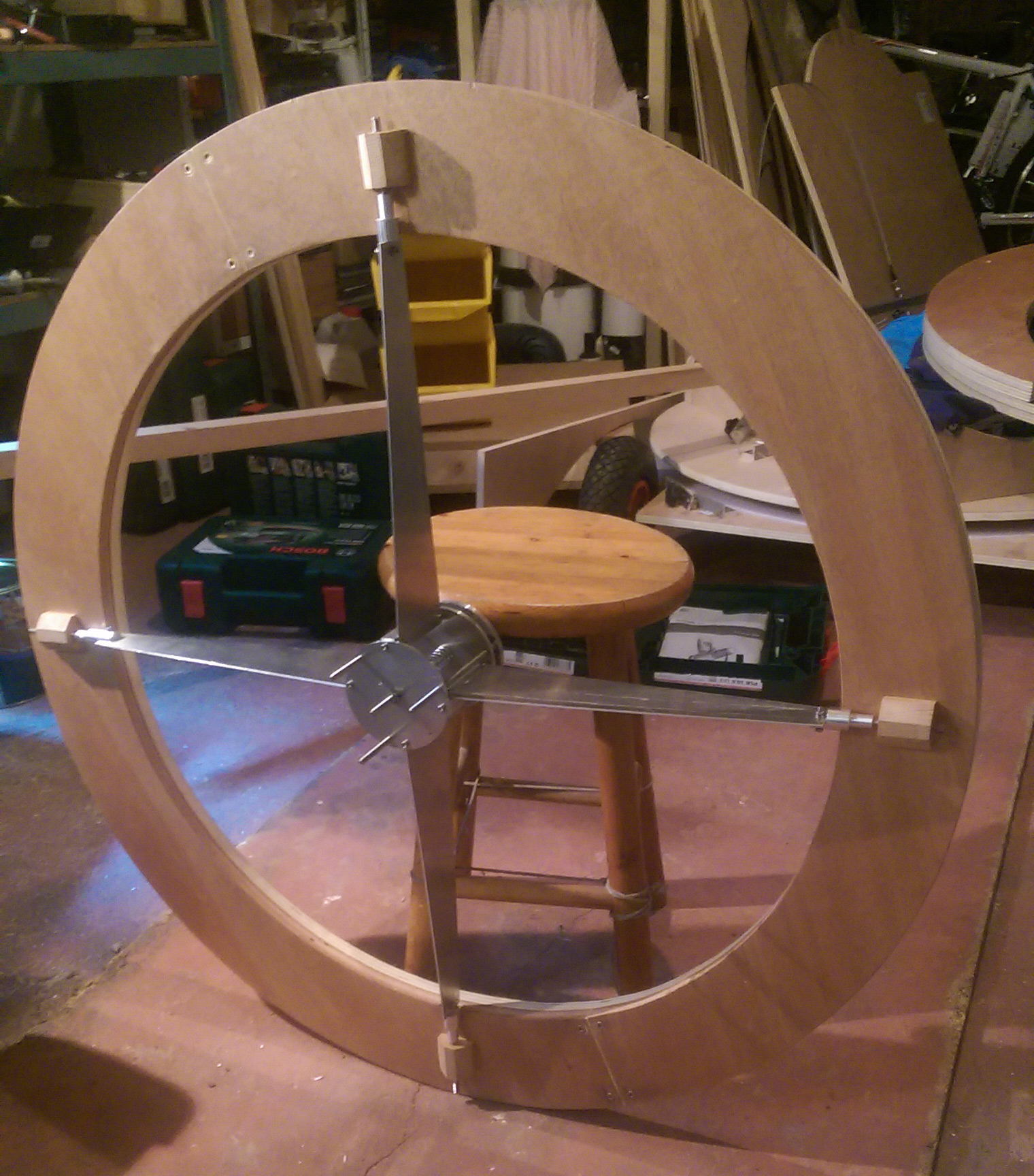

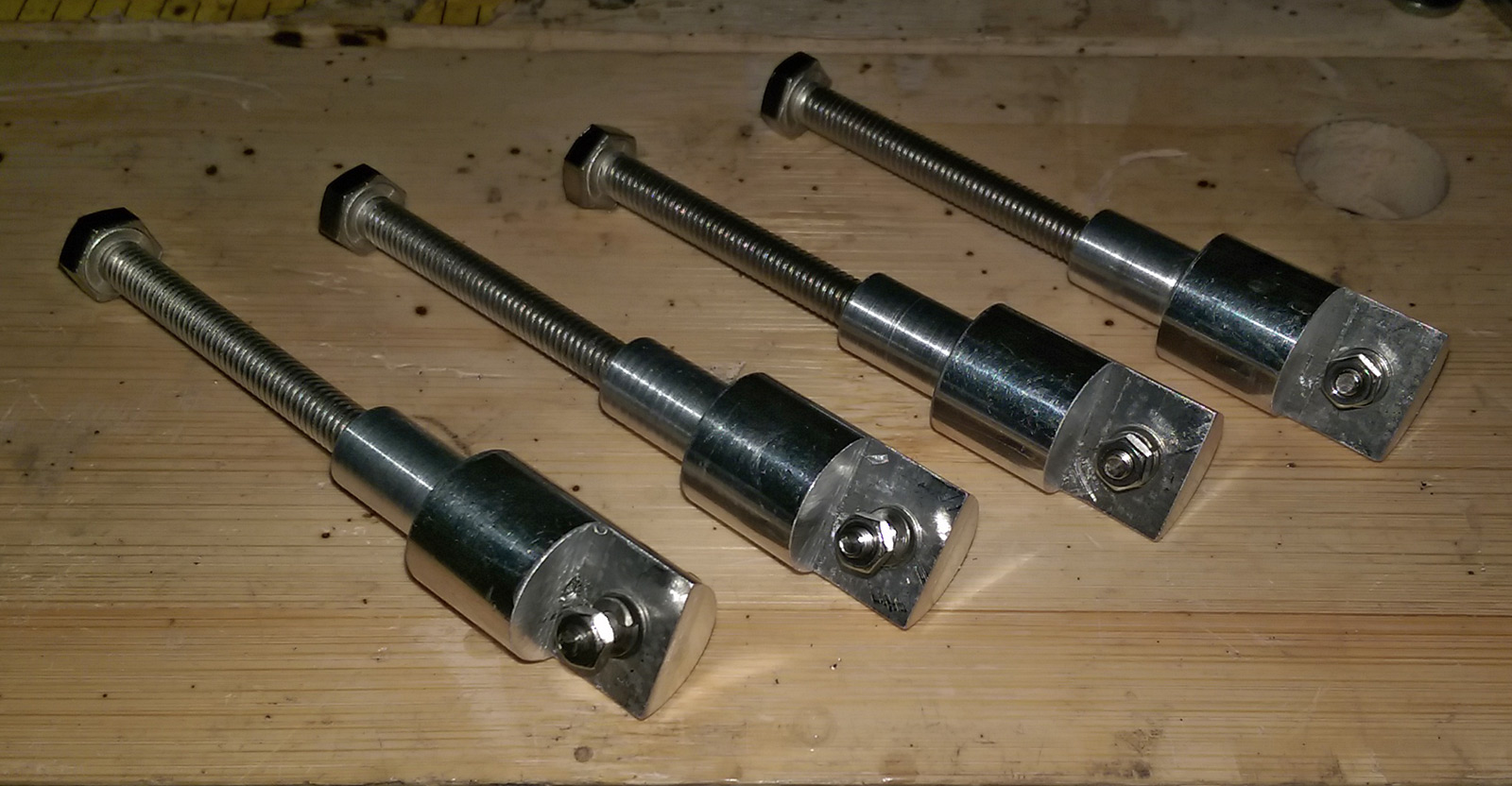

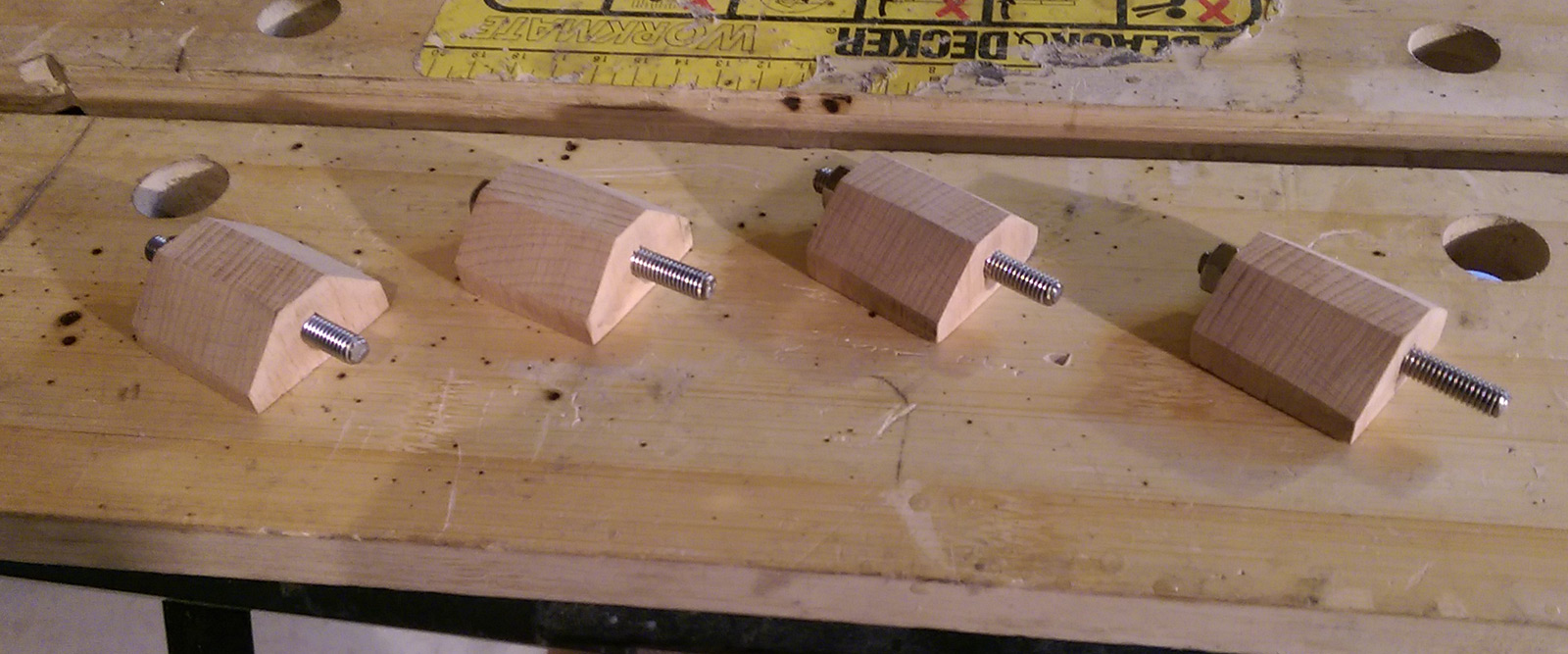

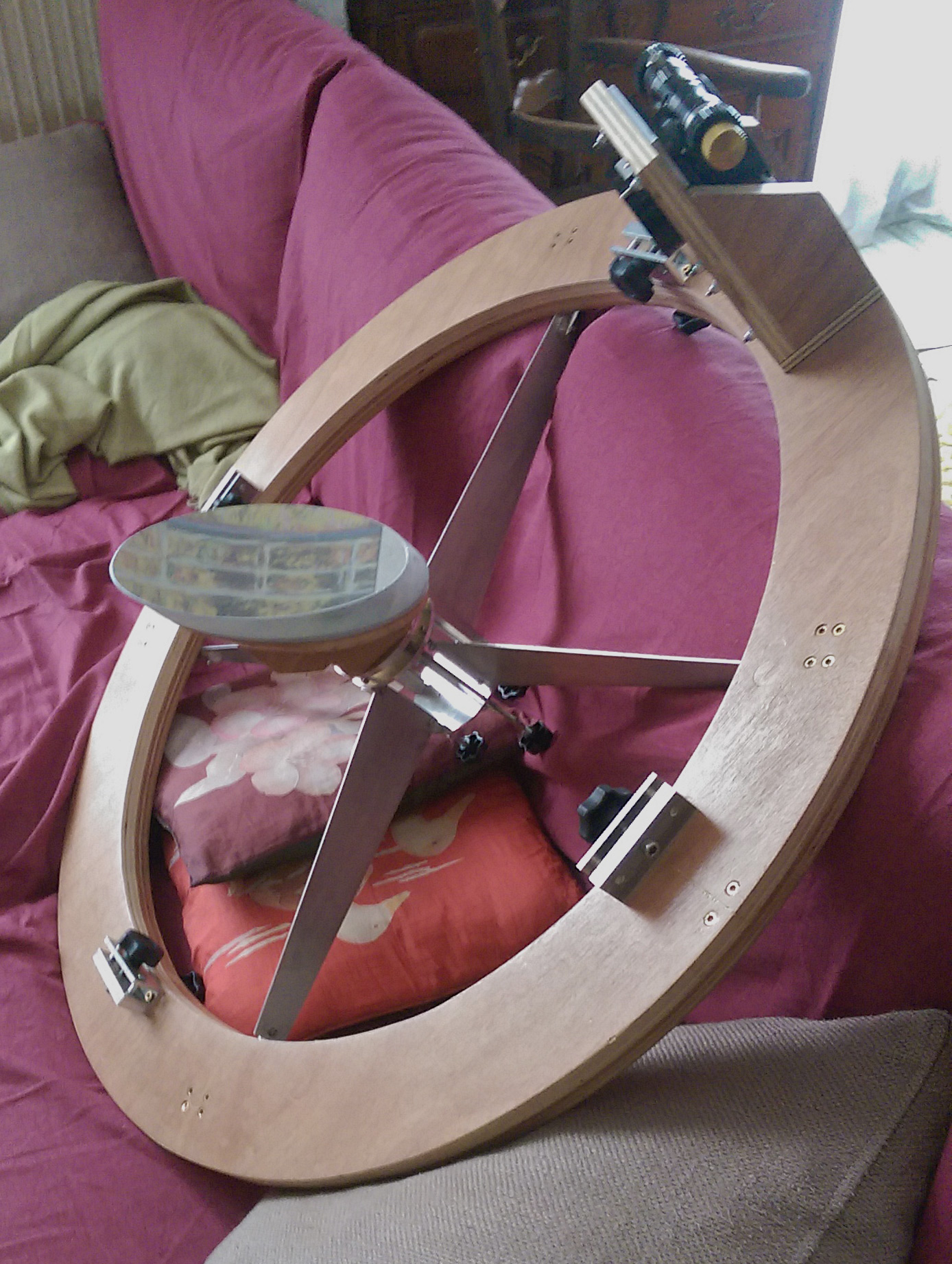

Les « pattes » sont toujours en aluminium de 2mm d’épaisseur, et viennent se fixer sur la cage centrale. L’araignée ainsi formée est attachée sur l’anneau secondaire par des manchons en alu, et quatre vis inox de 6mm, retenues par des plots en bois de hêtre, collés et vissés à l’anneau. Ces vis permettent d’obtenir deux degrés de liberté supplémentaire en translation, ce qui permet d’ajuster la position du secondaire sur 6 axes pour un alignement parfait.

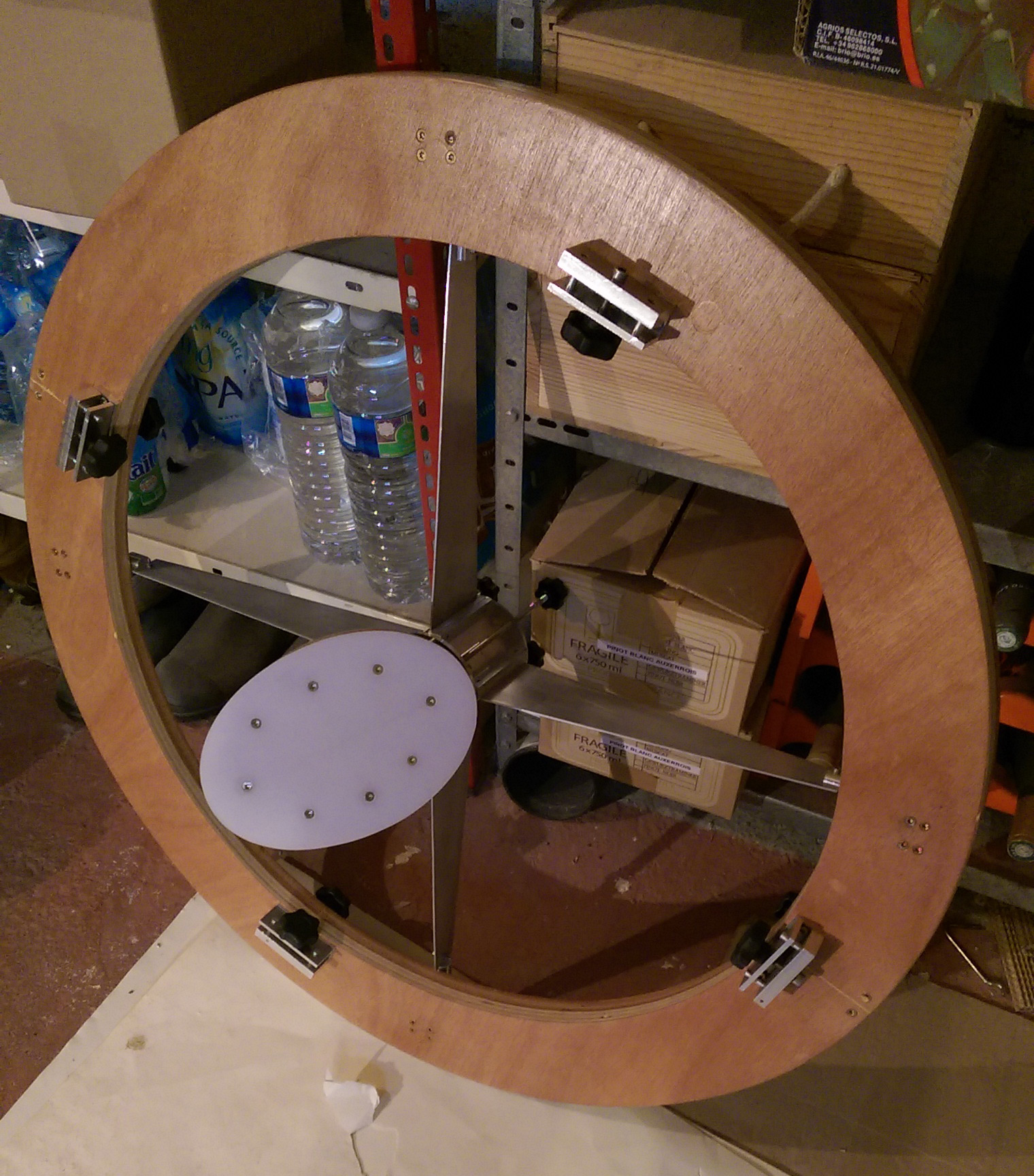

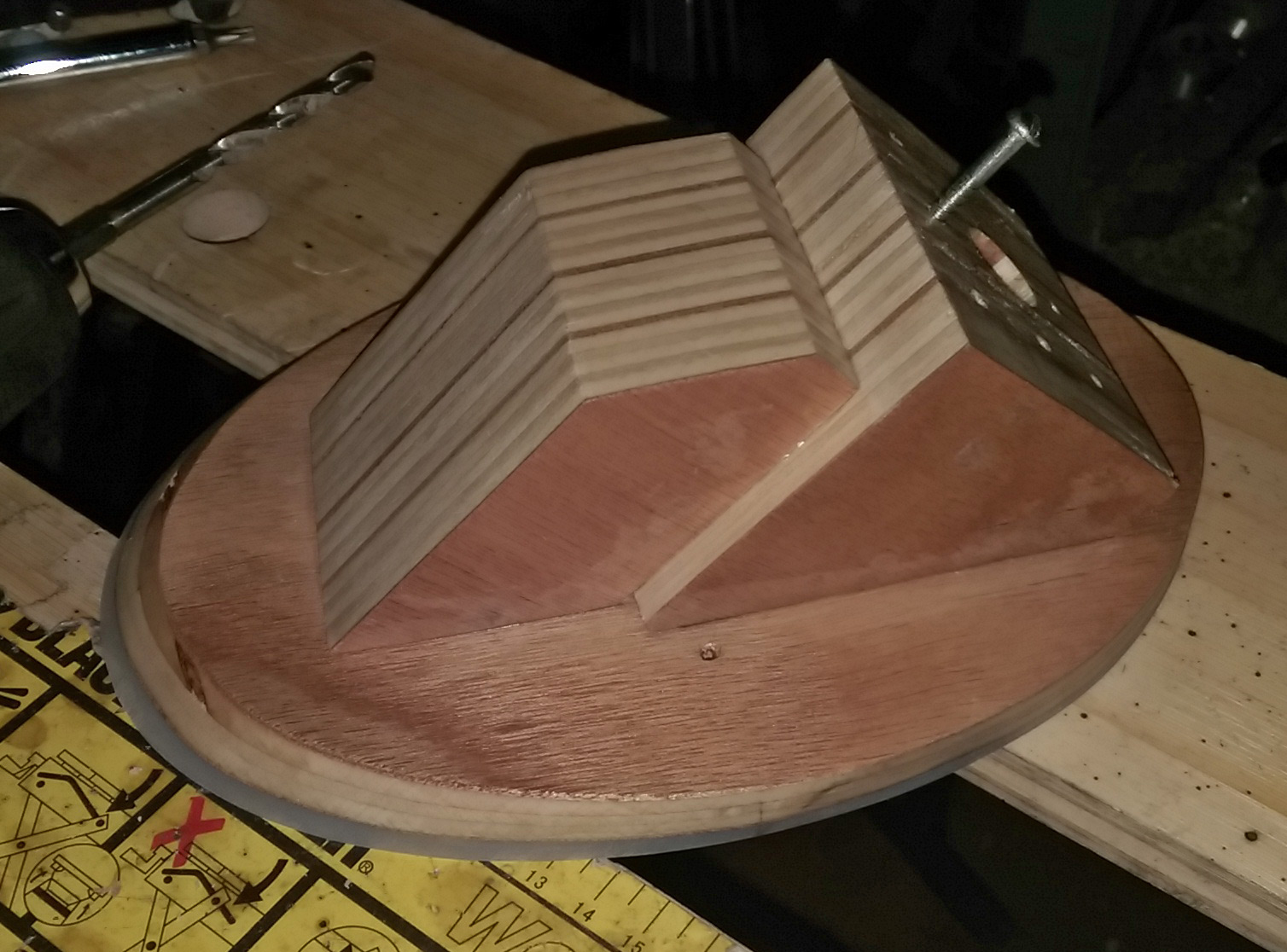

Le support du miroir secondaire est une ellipse en CTP de 10mm, surmontée d’une tranche de polystyrène de 5mm, destinée à isoler le miroir pour le protéger de la buée. Le miroir est collé par 8 points en silicone. Le support oblique est confectionné par blocs de CTP, pour tenir compte de l’inclinaison à 45% ainsi que du décalage de 11mm pour « attraper » le cône de lumière en provenance du primaire.
