Construction d'un téléscope de 400 mm

available in multiple languages :

A l'usage

Après correction de quelques erreurs de jeunesse, notamment sur le glissement des différentes parties les unes sur les autres, c'est le moment d'utiliser la bête en conditions "réelles" . On est en avril, avec un temps très variable et une couverture nuageuse qui file. Mais les quelques trouées qui se présentent suffiront pour voir ce que vaut ce tube.

Le montage se fait en 12 minutes montre en main, et le T400 est prêt pour l'observation. La collimation se passe bien, et les tiges permettant la collimation "haute" sont un vrai plus. Le pointage avec le quickfinder et l'oculaire de 28mm est rendu très facile. M51, M81 sont trouvées immédiatement, et même M1 est trouvée rapidement, et apparait tout de suite à l'oculaire, sans vision nocturne. Coté lumière c'est donc du tout bon, je sens la différence avec le C11 (2 fois plus de surface collectrice).

Lors de la première "vraie" soirée, la bonne surprise coté piqué d'image est venue de l'observation de M13, qui est vite pointé au 28 mm, puis observé avec un Nagler 20 (grossissement 90x). Les étoiles sont résolues, nombreuses, fabuleuses. Un vrai régal. L'observation de M27 qui vient de se lever est un autre enchantement. Je ne l'avais jamais vu comme cela dans un téléscope : le petit anneau blafard fait place a un beignet bien défini, avec sa forme légèrement allongé sur les cotés, et la zone plus sombre au centre. Il apparait presque comme sur les photos, la couleur en moins.

Puis sur une nuit d'observation suivante, j'ai pu "enfin" faire une vraie observation de M51, ou les bras spiraux se distinguent dans le halo qui entoure les deux noyaux galactiques. Enfin en planétaire, l'observation de Saturne est également révélatrice. A 140x les couleurs sont évidentes, la division Cassini se devine aisément, les bandes de nuages également. Malheureusement les conditions étaient trop incertaines ces derniers temps pour tenter de grossir plus, mais nous sommes restés sur une très bonne impression.

Bref c'est une réussite et le T400 répond parfaitement aux attentes. J'attends de meilleures conditions météo pour enfin profiter de l'engin.

Transport

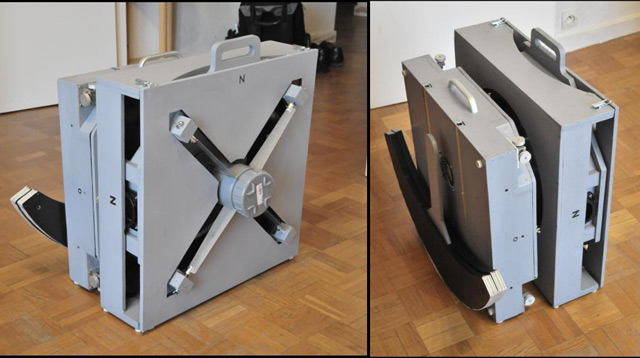

La conception initiale permet de "replier" le téléscope,et d'en faire deux boites pour le transport. La cage secondaire et la base s'emboitent dans le rocker, avec la poignée qui dépasse pour le transport. Il reste même assez de place pour loger le porte-oculaire démonté, et quelques accessoires (oculaires, barlow, etc...). La caisse primaire se transporte seule et fait office de "boite à miroir". Restent les demi-lunes et les tubes

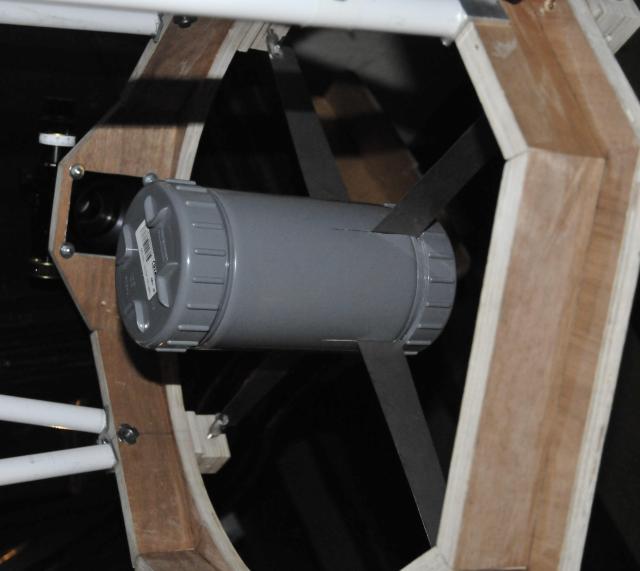

Le secondaire est protegé avec une astuce toute simple : un morceau de tube d'évacuation des eaux de 100 mm qui enveloppe tout juste le secondaire, et deux bouchons font une boite parfaitement adaptée pour protéger le miroir et l'araignée (encore une idée "volée" :) ).

Améliorations

Une fois réalisée la première lumière, qui a permis de valider que l'optique était fonctionnelle, j'ai pu sortir une liste d'améliorations apportées au téléscope pour le rendre plus efficace et facile à utiliser. Je les liste ici pour donner quelques idées au lecteur...

- Renforcement de la planche porte oculaire pour limiter les flexions avec les oculaires "grenade" grand champ
- Collage des sangles sur les bandes de glissement. Le couple sangle/Delrin procure un coefficient de glissement adapté (ni trop ni trop peu ;-)
- Pose de patins en Delrin sur le rocker, qui donne un glissement beaucoup plus fluide. Le glissement sangle sur bois n'est pas assez souple
- Achat d'un tapis de sol chez Decathlon pour réaliser un pare buée sur le primaire. Cela sert aussi à protéger le miroir qui est exposé aux éléments sans cela (surtout lors des soirées publiques, cela peut être risqué).
> finalement ce bafflage est remplacé par une "chaussette" en lycra qui recouvre tout le tube. Bien plus efficace et plus sécurisant (buée, givre, et public aussi !)
- Achat d'une bache pour couvrir le téléscope en cas de bruine ou de pluie.
- Ajout d'une entretoise sur les demi-lunes du rocker, qui rigidifie énormément l'ensemble
- Fabrication d'une nouvelle base annulaire carrée pour améliorer l'assise du téléscope (plus de bascule lorsqu'on tire sur le tube !)
- Reprise des leviers de collimation du primaire qui étaient en "bout de course", en ajoutant des rondelles de calage. Il faut bien calculer la hauteur des trois points de collimation dès le départ.
- Pose de "cales" sous le porte-oculaire pour le réaligner sur l'axe optique. Même en s'appliquant il est dur d'avoir une structure bois parfaitement à l'équerre (ou en tout cas je ne sais pas faire ;-) ).
- Réalisation des tiges de mise au point pour permettre la collimation du primaire "par le haut". Ca évite de se baisser, et donne accès à la collimation sur une étoile.
- Ajout de poignées de transport et de manipulation de la caisse primaire. Malgré toute la bonne volonté, la boite + primaire pèse allègrement 20 kg, c'est lourd a manipuler...
- Ajout d'une ventilation sous le primaire pour accélérer la mise en température
- Ajout d'un système de résistances chauffantes sur le secondaire pour prévenir la buée (en cours)
- Remplacement du porte oculaire JMI par un porte oculaire "feather touch", bien plus costaud
