Assemblage

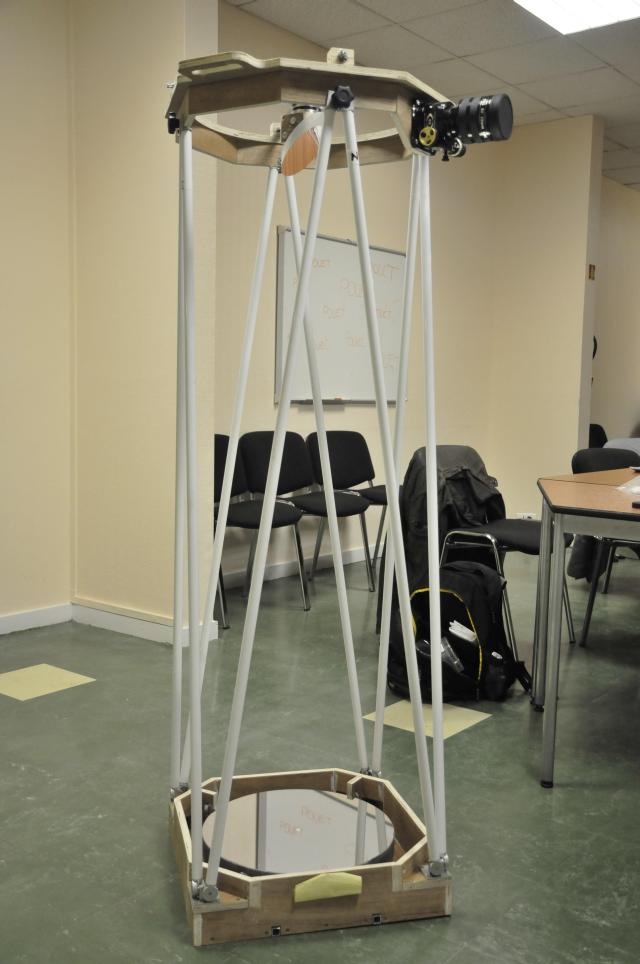

L'assemblage final consiste à trouver la bonne longueur des tubes aluminium qui relient le primaire au secondaire, pour avoir un placement du foyer correct. Je souhaitais notamment que le foyer ressorte suffisamment pour pouvoir faire de la photo un jour. J'ai fait le choix d'une longeur de 35 cm entre le miroir et le foyer, ce qui me ramene les tubes a 140 cm (avec un décalage de 5 cm pour tenir compte de l'épaisseur du secondaire et de la position des fixations par rapport au miroirs).

ass

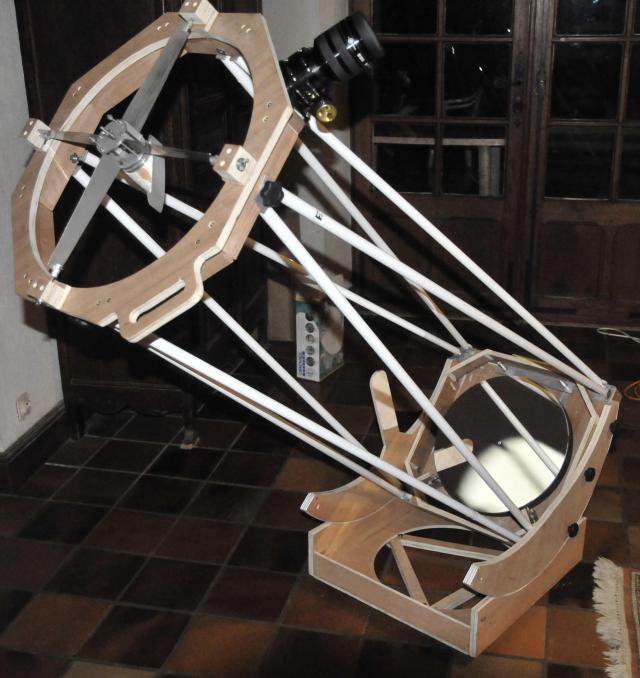

Puis les demi lunes sont montées sur la caisse primaire, et le tout vient se poser sur le rocker. Bonne surprise : avec l'oculaire UWAN 28 mm qui pèse dans les 1 kg, je n'ai pas besoin de mettre de contrepoids coté primaire pour compenser le porte-à-faux. Ce sera toujours ça de moins à transporter ;-).

ass

L'autre bonne surprise est la rigidité de l'ensemble. Les tubes alu ne sont pas "contraints" et restent rectilignes (merci la CAO).

Finitions

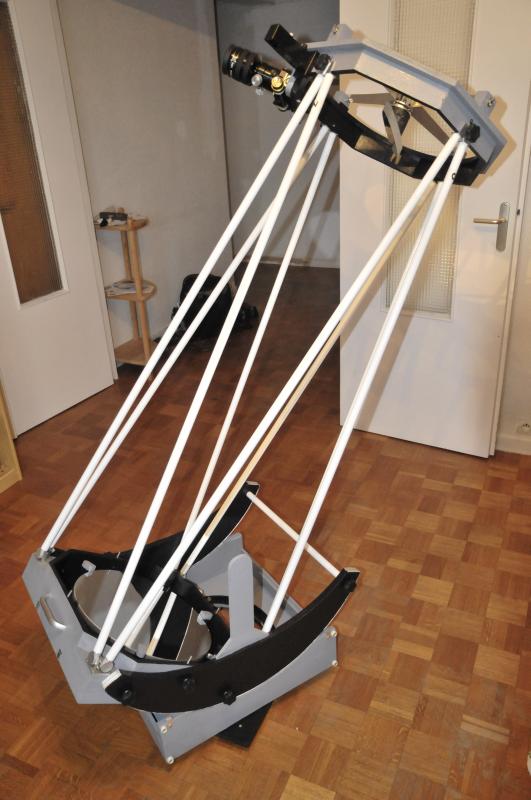

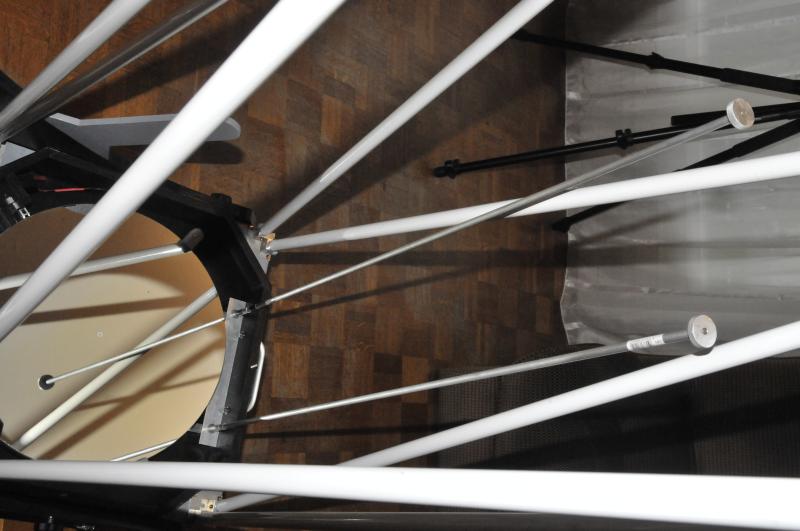

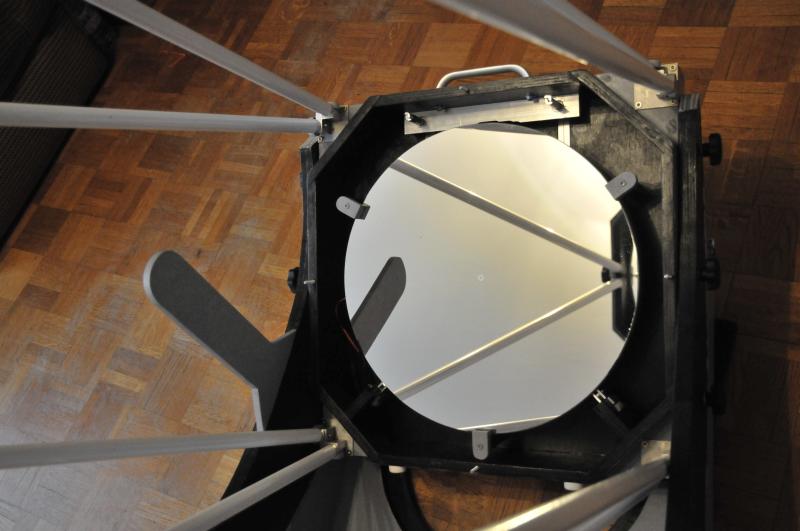

Après vérification de l'ensemble, le téléscope reçoit ses dernières finitions : ventilation du primaire, pose du chercheur "QuickFinder", de crochets de retenue du miroir, puis de tiges de collimation "hautes" pour le primaire... Puis une étape de mise en peinture pour revêtir son aspect définitif.

ass



ass



ass



ass

Le téléscope est maintenant prêt pour ses premières utilisations

Suite : à l'usage
